As equipes de compras e os engenheiros de instalações muitas vezes enfrentam problemas persistentes de terminologia. Eles freqüentemente usam “agitador” e “misturador” de forma intercambiável durante a especificação do equipamento. Essa terminologia imprecisa leva diretamente a graves incompatibilidades de especificações na área de produção. Os riscos para se fazer isto de forma errada continuam a ser notavelmente elevados em todos os sectores da indústria transformadora. A aplicação de dinâmica incorreta de manuseio de fluidos causa lotes de produtos arruinados e rendimentos imprevisíveis. Escolhas incorretas também provocam um consumo extremo de energia e aceleram o desgaste mecânico prematuro dos componentes da transmissão. Você deve compreender essas diferenças mecânicas específicas para proteger suas linhas de produção. Este artigo fornece uma estrutura técnica rigorosa para resolver o debate contínuo Exploraremos como selecionar o equipamento certo com base na reologia complexa de fluidos. Você aprenderá como avaliar adequadamente os requisitos de cisalhamento. Por fim, orientaremos você na adaptação dessas opções de engenharia à sua escala de produção específica. entre agitador e misturador .
Diferença fundamental: os agitadores são projetados para manter um estado (mantendo os sólidos suspensos ou normalizando a temperatura), enquanto os misturadores são projetados para alterar um estado (combinando materiais díspares em uma nova fase homogênea).
Cisalhamento versus fluxo: Os misturadores normalmente operam com forças de cisalhamento mais altas para quebrar partículas ou gotículas; os agitadores priorizam o fluxo e a circulação de fluidos a granel.
A viscosidade determina o design: Aplicações de alta viscosidade muitas vezes forçam uma transição de agitadores padrão para equipamentos de mistura industrial especializados para serviços pesados.
O teste piloto não é negociável: a modelagem teórica do fluido deve ser validada com testes piloto físicos para verificar a integridade do selo mecânico e o consumo de energia antes da implantação em escala real.
Os agitadores concentram-se principalmente em induzir movimento dentro de um fluido já uniforme. Eles são excelentes em manter partículas sólidas ativamente em suspensão. Os engenheiros os projetam para operar usando fluxo de fluido em massa, em vez de forças de cisalhamento intensas. Eles maximizam a capacidade de bombeamento para movimentar grandes volumes com eficiência. Uma aplicação comum inclui o uso de um misturador de tanque padrão durante o armazenamento a granel. Isso evita a estratificação química ao longo do tempo. Também ajuda a manter a transferência uniforme de calor através das paredes do recipiente.
Vemos agitadores implantados frequentemente em tanques de armazenamento de produtos químicos a granel. Eles empurram continuamente o líquido de cima para baixo até o fundo do recipiente. Este padrão de fluxo axial mantém um equilíbrio estável do material. Você não os usa para alterar a estrutura molecular. Você os usa para preservar o estado do fluido existente. Os impulsores Hydrofoil normalmente conduzem essa circulação de fluido altamente eficiente. Eles geram taxas de fluxo massivas com entrada mínima de energia.
Os misturadores concentram-se na combinação de duas ou mais substâncias distintas. Eles lidam habilmente com combinações líquido-líquido, sólido-líquido ou gás-líquido. Eles superam resistências gravitacionais e químicas específicas. Isso cria emulsões, dispersões ou soluções químicas complexas estáveis. Eles dependem fortemente de taxas de cisalhamento controladas com precisão. O alto cisalhamento reduz mecanicamente o tamanho das partículas e das gotas rapidamente.
Você precisa de uma batedeira quando os ingredientes resistem à mistura natural. Impulsores rotacionais de alta velocidade separam fisicamente as gotículas de fluido. Esta intensa ação mecânica força materiais díspares em uma única fase homogênea. Os misturadores alteram permanentemente as propriedades físicas dos ingredientes crus. Os impulsores de fluxo radial geralmente fornecem o impacto agressivo necessário aqui. Eles jogam material contra as paredes do tanque com força.
Você deve mapear seu equipamento diretamente para classificações específicas de centipoise (cP). A viscosidade altera dramaticamente a forma como os fluidos respondem às forças mecânicas. A água fica em 1 cP. Pastas industriais espessas geralmente excedem 100.000 cP. Os engenheiros projetam impulsores específicos para essas faixas altamente distintas. Os fluidos não newtonianos criam desafios de engenharia únicos durante a expansão do processo. Os fluidos diluentes tornam-se menos viscosos sob estresse mecânico. Tintas e soluções poliméricas apresentam esse comportamento estrutural específico.
Os fluidos espessantes resistem ao movimento à medida que as velocidades de rotação aumentam. Pastas minerais densas frequentemente demonstram esta característica difícil. Essas mudanças reológicas impactam diretamente na escolha final do equipamento. Você deve decidir cuidadosamente entre agitadores de baixa velocidade e misturadores de alto cisalhamento. pesados Equipamentos de mistura industrial lidam com esses picos complexos de viscosidade de maneira confiável. Acompanhar as alterações de viscosidade ao longo de todo o ciclo do lote continua sendo crucial.
Os operadores avaliam constantemente a compensação fundamental entre cisalhamento e fluxo. Alto cisalhamento requer significativamente mais potência para operar. Também depende de impulsores menores girando em velocidades agressivas. Por outro lado, o alto fluxo requer impulsores de grande diâmetro. Esses grandes impulsores operam em velocidades de rotação muito mais baixas. O fluxo move o material por toda a geometria do tanque.
Você não pode maximizar o cisalhamento e o fluxo simultaneamente. Os engenheiros de instalações devem priorizar uma dinâmica baseada nas metas do processo. O volume de bombeamento garante que todo o tanque gire uniformemente. A taxa de cisalhamento determina a rapidez com que as partículas se decompõem dentro da zona de mistura localizada. Selecionar a prioridade errada aumenta significativamente o tempo de processamento em lote. Também deixa o material não misturado estagnado nos cantos dos vasos.
Seu estilo de produção influencia fortemente a configuração mecânica. As operações em lote frequentemente favorecem agitadores de entrada superior ou lateral. Eles gerenciam volumes discretos dentro de recipientes de retenção fixos com segurança. Os engenheiros calibram essas unidades com base nas linhas de preenchimento máximo e mínimo. Isto evita vibrações mecânicas prejudiciais quando os níveis de fluido caem. O processamento em lote permite que os operadores verifiquem a qualidade antes da descarga.
Os sistemas de fluxo contínuo requerem arquiteturas internas totalmente diferentes. Freqüentemente, eles exigem misturadores dinâmicos em linha para lidar com alimentações contínuas de material. Às vezes, as instalações implementam soluções de pipeline estáticas para processamento contínuo. Os sistemas em linha aplicam cisalhamento intenso instantaneamente à medida que o fluido passa. Eles eliminam totalmente a necessidade de enormes tanques de retenção. Isso economiza espaço valioso em instalações de fabricação modernas.
Especifique um agitador para tarefas focadas na manutenção do estado. Cenários comuns que exigem agitação de fluido puro incluem:
Suspensão sólida para evitar que lama pesada se acumule no fundo.
Otimização da transferência de calor para interromper continuamente as camadas limite.
Mistura de vários líquidos miscíveis que possuem viscosidades muito semelhantes.
Processos de cristalização que exigem controle de temperatura suave e uniforme.
Os tanques encamisados dependem fortemente da constante ruptura da camada limite. Isto evita queimaduras localizadas ou congelamento próximo às paredes do vaso. O agitador varre a superfície da parede continuamente. Ele coloca fluido fresco em contato com a superfície de troca de calor. Isso garante uniformidade de temperatura em todo o lote.
Especifique um misturador para tarefas focadas na transformação agressiva de materiais. Você precisará de forças de mistura intensivas para:
Emulsificação de líquidos tradicionalmente imiscíveis como óleo e água.
Processos de umedecimento e dispersão rápida do pó.
Dispersão de gás de alta intensidade em volumes líquidos densos.
Homogeneização de cremes cosméticos ou farmacêuticos complexos.
Os misturadores evitam eficazmente a frustrante aglomeração de pó. Eles eliminam "olhos de peixe" não misturados durante a delicada hidratação do polímero. O intenso impacto mecânico força os pós para a fase líquida instantaneamente. Esta ação destrói os caroços antes que eles possam formar uma camada externa estável.
Resumo da capacidade do agitador vs. misturador

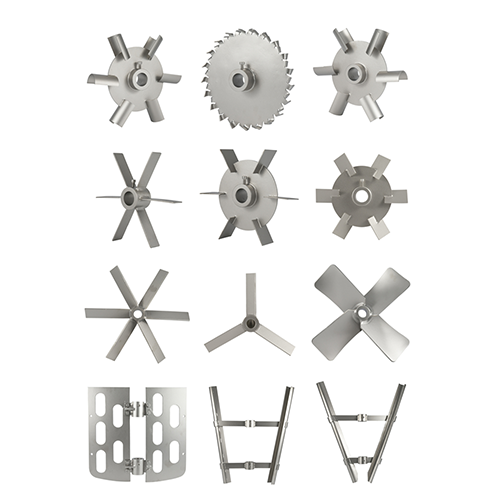

Meta do Processo | Equipamento preferido | Força Dinâmica Primária | Estilo Típico de Impulsor |
|---|---|---|---|
Suspensão Sólida | Agitador | Bombeamento de alto fluxo/axial | Hidrofólio / lâmina de passo |
Emulsificação Líquida | Misturador | Alto cisalhamento/impacto radial | Dente de serra / Rotor-Estator |
Transferência de calor | Agitador | Fluxo/Circulação Constante | Âncora/lâmina de passo |
Dispersão em pó | Misturador | Cisalhamento / Rasgo Mecânico | Cowles de alto cisalhamento |
A seleção do tipo de impulsor errado introduz riscos operacionais graves. O emparelhamento de impulsores de fluxo axial onde o fluxo radial é necessário prejudica a eficiência. Emparelhamentos incorretos colocam imensa tensão lateral no eixo central. Esta tensão causa deflexão perigosa do eixo durante a operação contínua. Você deve gerenciar ativamente a fadiga do eixo e a vibração mecânica. Pequenos desequilíbrios amplificam-se em forças destrutivas ao longo do tempo.
A variação da profundidade do fluido altera significativamente a frequência natural do eixo. Correr perto de velocidades críticas destrói as caixas de velocidades rapidamente. Os engenheiros devem calcular ressonâncias harmônicas específicas antes de finalizar o projeto. Anéis estabilizadores adequados mitigam essas forças laterais destrutivas de forma eficaz. Você deve projetar eixos para lidar com os picos de viscosidade mais severos previstos.
A contenção de fluidos determina a vida útil do seu equipamento mecânico. As vedações labiais padrão oferecem proteção básica em condições atmosféricas. No entanto, os ambientes sanitários exigem estratégias de contenção totalmente diferentes. Você deve implantar selos mecânicos duplos em vasos de alta pressão. Eles evitam contaminação cruzada e vazamentos perigosos de produtos químicos ambientais.
As realidades de manutenção tornam a seleção de vedações uma prioridade crítica de engenharia. A substituição de uma vedação danificada interrompe totalmente a produção. Recomendamos sistemas de fluido de barreira para aplicações químicas perigosas. Eles fornecem uma zona tampão segura entre o produto e a atmosfera. As inspeções de vedação de rotina evitam falhas catastróficas de pressão durante o processamento em lote.
A especificação excessiva do seu equipamento aumenta fortemente as demandas elétricas de longo prazo. Um motor superdimensionado consome quilowatts desnecessários durante cada lote. Os engenheiros de processo devem combinar perfeitamente a potência com as necessidades reológicas reais. A operação de impulsores de alto cisalhamento desperdiça desnecessariamente grandes quantidades de energia cinética. O fluido converte essa energia desperdiçada diretamente em calor indesejado.
Otimize o tamanho do seu motor para manter os perfis de energia sustentáveis. Os inversores de frequência variável (VFDs) oferecem excelente flexibilidade operacional. Eles permitem que os operadores diminuam as velocidades durante fases simples de retenção. Isto reduz significativamente o consumo geral de energia durante os horários de processamento fora de pico. Os VFDs também proporcionam partidas mecânicas mais suaves, protegendo a caixa de câmbio.
Linhas de base de conformidade rígidas regem a construção de equipamentos em setores críticos. As aplicações alimentícias e farmacêuticas exigem padrões de construção sanitária específicos. Você deve aderir estritamente às diretrizes de design da FDA e 3-A SSI. Essas regras exigem soldas suaves e superfícies internas de fácil limpeza. Pernas mortas no projeto do tanque abrigam um crescimento bacteriano perigoso.
Zonas de fabricação perigosas exigem motores à prova de explosão com certificação ATEX. Ignorar estas estruturas de conformidade introduz riscos de segurança inaceitáveis. Os gerentes das instalações devem auditar a compatibilidade química antes da instalação final. As ligas de aço inoxidável fornecem a base mais segura para ambientes voláteis. Certos ácidos requerem componentes Hastelloy altamente especializados para evitar corrosão rápida.
Critérios de sucesso claros evitam totalmente especificações vagas dos equipamentos. Você deve definir explicitamente seu resultado físico alvo de antemão. Você precisa de uma “mistura homogênea em 15 minutos”? Ou você simplesmente precisa “manter a suspensão por 72 horas”? Esses dois cenários exigem abordagens mecânicas muito diferentes.
Definições precisas agilizam imediatamente o processo de cotação do fornecedor. Solicitações ambíguas levam a orçamentos de equipamentos conservadores e superdimensionados. Definir níveis de tolerância aceitáveis para redução do tamanho das partículas. Especifique exatamente a aparência de um lote com falha para sua operação. Compartilhe esses parâmetros abertamente com seus parceiros de engenharia.
Os fornecedores precisam de dados precisos para dimensionar corretamente seu sistema de mistura de processos . Fornece geometria detalhada do tanque, incluindo proporções precisas. Documente a configuração exata do defletor dentro de suas embarcações atuais. Forneça métricas precisas de gravidade específica para todos os ingredientes crus. A falta de dados leva a suposições, que levam a falhas mecânicas.
Você também deve registrar a viscosidade inicial e a viscosidade final projetada. As flutuações de temperatura alteram drasticamente a viscosidade durante as fases de processamento. Inclua as temperaturas operacionais mínimas e máximas em seu documento de RFQ. Isso garante que o motor lide com a maior carga mecânica possível com segurança. Documente quaisquer comportamentos esperados de desbaste.
A modelagem teórica fornece apenas um ponto de partida fundamental. A dinâmica de fluidos computacional (CFD) é insuficiente sem validação no mundo real. Você deve realizar testes piloto físicos para garantir escalabilidade segura. Os testes piloto revelam comportamentos reológicos inesperados antes da implantação em grande escala. Eles destacam zonas mortas que os modelos de software ocasionalmente não percebem.
Eles validam o dimensionamento do motor e confirmam fisicamente a eficácia do impulsor. Testes em pequena escala destacam possíveis problemas de aeração dentro do recipiente de mistura. Contamos com dados piloto físicos para garantir os resultados do processo. Nunca pule esta etapa de verificação física para misturas químicas complexas. Evita falhas massivas de produção em grande escala.
A decisão fundamental sobre o equipamento sempre depende do fluxo versus cisalhamento. Você deve avaliar criticamente se seu objetivo é manter ou alterar materiais. Evitar suposições sobre a terminologia do equipamento evita cenários de retrofit massivos posteriormente. Deixe que os dados brutos do fluido conduzam diretamente o seu processo de especificação mecânica.
Lembre-se destas próximas etapas práticas antes de comprar um novo equipamento. Primeiro, mapeie a viscosidade exata do fluido e as taxas de cisalhamento necessárias. Segundo, defina critérios claros de sucesso físico para cada operação em lote. Finalmente, valide todos os modelos computacionais teóricos com testes piloto rigorosos. Entre em contato com um engenheiro de processo dedicado ou envie seus parâmetros para vendas técnicas para uma análise de dimensionamento personalizada hoje mesmo.
R: Somente para líquidos altamente miscíveis com viscosidades semelhantes. Tentar usar um agitador de baixo cisalhamento para combinar ingredientes difíceis e imiscíveis resultará em mistura incompleta e perda de tempo de processamento. Eles simplesmente não têm força mecânica para quebrar eficazmente gotículas teimosas ou pós pesados.
R: Um misturador estático não possui partes móveis e depende da pressão do fluido que se move através dos defletores da tubulação para misturar os materiais continuamente. Um agitador é um equipamento dinâmico e motorizado normalmente usado no processamento de tanques em lote para manter o movimento do fluido.
R: As proporções do tanque (altura versus diâmetro) e a presença de defletores alteram drasticamente os padrões de fluxo. Os misturadores geralmente exigem posicionamentos específicos de defletores para evitar vórtices, enquanto a agitação simples em tanques rasos pode ter restrições geométricas menos rígidas. A geometria incorreta limita severamente a eficiência de cisalhamento e de fluxo.
