Falhas nos selos mecânicos afetam consistentemente as instalações de processamento de hidrocarbonetos e produtos químicos. Eles continuam sendo a principal causa de paradas inesperadas de bombas e de emissões fugitivas perigosas em todo o mundo. Os engenheiros de processo precisam urgentemente de alternativas confiáveis para conter fluidos perigosos de maneira eficaz. É aqui que o padrão API 685 entra em cena. Ela se destaca como a referência definitiva da indústria de petróleo e química pesada para bombas de acionamento magnético sem vedação para serviços pesados. Esses padrões rigorosos garantem segurança máxima e contenção robusta de pressão em ambientes operacionais severos.
Nosso objetivo é ajudá-lo a navegar claramente por essas especificações complexas. Exploraremos como engenheiros de processo e gerentes de confiabilidade podem determinar se uma bomba de acionamento magnético API 685 se adapta à sua aplicação específica. Você aprenderá como pesar cuidadosamente os benefícios operacionais em relação às limitações de fluidos distintas. Vamos mergulhar na mecânica central, nos critérios de seleção rigorosos e nas realidades práticas de implementação.
Zero Emissões Fugitivas: As bombas API 685 eliminam selos mecânicos dinâmicos, proporcionando contenção completa para fluidos tóxicos, letais ou estritamente regulamentados.
Custo total de propriedade (TCO): Embora o CapEx inicial seja maior do que o das bombas seladas tradicionais, o TCO costuma ser menor devido à eliminação da manutenção da vedação, à redução dos sistemas auxiliares e ao aumento do tempo médio entre falhas (MTBF).
Restrições operacionais: As bombas de acionamento magnético exigem controles operacionais rigorosos; eles são altamente sensíveis ao funcionamento a seco e a sólidos pesados, necessitando de monitoramento dedicado de energia e temperatura.
Conformidade padrão: A verdadeira conformidade com a API 685 determina requisitos específicos para espessura da carcaça, carga do flange e placas de base, distinguindo-as das bombas padrão ANSI ou de acionamento magnético de uso geral.
As regulamentações ambientais visam estritamente as emissões fugitivas de compostos orgânicos voláteis (COV) em todos os setores industriais. A EPA e as agências reguladoras internacionais reforçam continuamente os limites de vazamento permitidos. As vedações dinâmicas tradicionais inevitavelmente liberam quantidades microscópicas de fluido ao longo do tempo para manter a lubrificação da face. Esse vazamento normal rapidamente se torna um enorme problema de conformidade nas fábricas modernas. Você enfrentará multas severas e procedimentos de notificação obrigatórios se os selos mecânicos falharem prematuramente. A atualização para uma bomba API sem vedação resolve instantaneamente essa dor de cabeça regulatória. Ele remove completamente o caminho dinâmico do vazamento para a atmosfera.
A segurança é outra prioridade absoluta e inegociável em qualquer instalação de processamento. Bombear serviços letais, ácidos fortes ou líquidos altamente inflamáveis apresenta riscos extremos para o pessoal da planta. Uma explosão repentina do selo mecânico pulveriza produtos químicos perigosos diretamente no ambiente de trabalho. Isso coloca os operadores em perigo, danifica equipamentos adjacentes e desencadeia dispendiosos desligamentos de emergência. A tecnologia de acionamento magnético proporciona contenção de fluidos absoluta e impenetrável. A barreira estacionária isola completamente o líquido do processo do mundo exterior. Você protege ativamente seu pessoal projetando o caminho de vazamento fundamental para fora do sistema de tubulação.
Além disso, os selos mecânicos tradicionais exigem sistemas de suporte incrivelmente complexos para funcionarem de forma confiável. Os planos de descarga de vedação API 682, como o Plano 53B ou o Plano 54, exigem manutenção diária intensiva. Eles contam com fluidos de barreira externa, acumuladores pressurizados, trocadores de calor e instrumentação delicada. Esses sistemas auxiliares pesados adicionam centenas de possíveis pontos de falha à sua unidade. Eles também consomem centenas de valiosas horas de manutenção anualmente. Mudar para uma configuração de unidade magnética remove totalmente esses subsistemas complexos. Você elimina completamente as recargas de fluido de barreira, as verificações de pré-carga de nitrogênio e o monitoramento contínuo do diferencial de pressão associado aos selos mecânicos duplos.

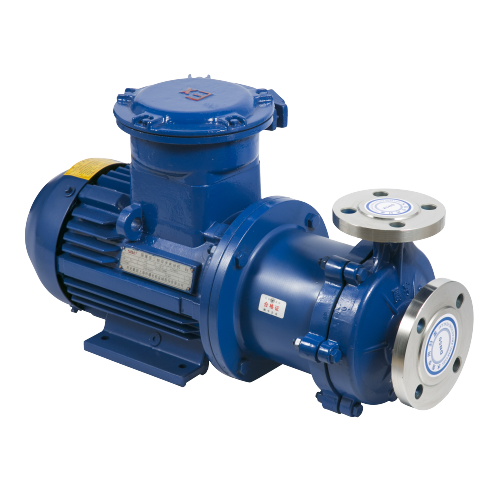

Compreender a mecânica central interna cria uma forte confiança na tecnologia. Podemos dividir o funcionamento destas unidades em vários mecanismos distintos. Primeiro, examinamos o acoplamento magnético síncrono. O motor elétrico se conecta a um eixo de transmissão que gira um rotor magnético externo. Este rotor externo envolve um invólucro de contenção selado sem tocá-lo. Um rotor magnético interno fica dentro da zona fluida. A força magnética atinge diretamente a casca estacionária. Força o rotor interno a girar sincronizadamente com o rotor externo. Isso transmite um torque poderoso sem que nenhum eixo físico penetre na carcaça da bomba.
O invólucro de contenção serve como limite de pressão primário para todo o sistema. Os fabricantes normalmente constroem esse componente crítico a partir de ligas com alto teor de níquel, como Hastelloy, Inconel ou Titânio. Este invólucro estacionário separa permanentemente o fluido de processo perigoso da atmosfera externa. Os engenheiros o projetam para suportar pressões internas extremas. No entanto, deve permanecer suficientemente fino para permitir que os campos magnéticos passem eficientemente sem perda excessiva de energia.
A lubrificação interna do produto representa outro elemento de design crucial, embora frequentemente mal compreendido. Essas unidades avançadas não utilizam nenhum óleo ou graxa externa para lubrificar seus mancais de deslizamento internos. Em vez disso, dependem inteiramente do próprio fluido bombeado. Uma pequena porção do líquido do processo sai continuamente da zona de descarga de alta pressão. Ele flui através dos mancais lisos internos de carboneto de silício (SiC) e volta para a zona de sucção de baixa pressão. Este caminho de fluxo vital lubrifica as superfícies duras do rolamento. Também remove o calor intenso gerado pelo campo magnético giratório. Este design elegante impõe requisitos de pureza de fluido muito rigorosos.
Os engenheiros frequentemente debatem entre a especificação de selos mecânicos tradicionais e configurações modernas sem selos. A escolha da correta bomba de refinaria requer uma análise altamente crítica das condições exatas do seu processo.
As unidades seladas tradicionais continuam essenciais para muitas aplicações severas e implacáveis. Eles funcionam excepcionalmente bem ao bombear fluidos carregados com alto teor de partículas, incrustações de tubos ou abrasivos pesados. As vedações mecânicas tradicionais, combinadas com os planos de descarga corretos, lidam com vestígios de sólidos significativamente melhor do que os mancais lisos internos.
Você também deve preferi-los para aplicações de refino em temperaturas extremamente altas, como fundos quentes. Os materiais magnéticos padrão perdem inerentemente a intensidade do campo à medida que a temperatura aumenta. A menos que você utilize camisas de resfriamento especializadas, os ímãs padrão degradam-se rapidamente além de seus limites térmicos. Finalmente, as unidades seladas adaptam-se bem a projetos de instalações onde os orçamentos iniciais de aquisição enfrentam restrições rígidas.
Você deve especificar unidades sem vedação para serviços que exigem conformidade rigorosa com vazamento zero. Fluidos como benzeno, ácido fluorídrico, hidróxido de sódio ou água ácida não deixam margem para erros. A sua natureza letal ou altamente corrosiva requer um limite de pressão absoluto.
Eles também se destacam dramaticamente em aplicações que apresentam pressões de sucção anormalmente altas. A alta pressão de sucção desgasta rapidamente as faces dos selos mecânicos tradicionais, causando rupturas prematuras. O design sem vedação ignora completamente as limitações da pressão de sucção porque não existe vedação dinâmica que possa ser degradada. Além disso, eles são perfeitos para locais de fábrica remotos ou de difícil acesso. Minimizar as viagens de manutenção de rotina para plataformas offshore isoladas ou parques de tanques distantes aumenta significativamente a confiabilidade geral da planta.
Parâmetro de aplicação | API 610 (bombas seladas) | API 685 (bombas sem vedação) |
|---|---|---|
Emissões Fugitivas | Baixo a moderado (depende muito do plano de descarga) | Zero absoluto (contenção primária completa) |
Limpeza de Fluidos | Tolera sólidos suspensos moderados e abrasivos | Requer fluido excepcionalmente limpo e sem sólidos |
Sistemas Auxiliares | Complexo (requer planos de descarga externos e fluidos de barreira) | Nenhum (depende inteiramente da lubrificação interna do produto) |
Limites de pressão de sucção | Estritamente limitado pela fricção da face do selo mecânico | Praticamente sem restrições dos limites de degradação do selo |
A avaliação de uma bomba API 685 exige atenção rigorosa a detalhes técnicos distintos. Não se pode tratar todas as unidades sem selo como mercadorias iguais. Várias dimensões críticas separam os produtos padrão das soluções premium e altamente confiáveis.
Material da carcaça de contenção e perdas por correntes parasitas: O material da carcaça impacta diretamente a eficiência do motor e a geração interna de calor. As conchas metálicas oferecem incrível durabilidade à pressão e à temperatura. No entanto, o campo magnético rotativo gera calor intenso no metal por meio de correntes parasitas. Esse calor é transferido continuamente para o fluido do processo. Por outro lado, os invólucros não metálicos ou compostos eliminam completamente as perdas por correntes parasitas. Eles oferecem uma eficiência de motor significativamente maior. No entanto, eles introduzem limitações distintas de pressão máxima e temperatura.
Projeto e materiais do rolamento: O projeto interno do rolamento serve como o verdadeiro coração do sistema sem vedação. Procure rolamentos internos de carboneto de silício (SiC) robustos e de alta qualidade. O SiC oferece imensa dureza e excelente resistência química de amplo espectro. Você deve avaliar cuidadosamente os fornecedores com base em seu design específico de cartucho de rolamento. Os designs premium permitem uma substituição rápida e imediata durante as paradas da planta, sem realinhamento tedioso.
Cobertura Hidráulica: Verifique sempre a cobertura hidráulica proposta. Certifique-se de que o fluxo e a altura manométrica exigidos caiam com segurança dentro da região operacional preferencial (POR) do fabricante. Operar próximo à extremidade esquerda ou direita da curva aumenta as cargas radiais. Cargas radiais elevadas tensionam desnecessariamente os mancais de deslizamento internos e encurtam sua vida útil.
Verdadeira conformidade com API vs. 'Compatível com API': diferencie a verdadeira adesão aos padrões do marketing inteligente. A verdadeira conformidade requer documentação completa do material, testes de desempenho rigorosos e paredes espessas do revestimento de pressão. Ele determina padrões de placas de base reforçadas e para serviços pesados. Não aceite unidades que correspondam apenas dimensionalmente às pegadas petroquímicas padrão. Exija rastreabilidade total do material e protocolos de teste de vibração certificados pela API.
A transição para a tecnologia sem selo introduz realidades operacionais novas e rigorosas. Você deve respeitar cuidadosamente os limites operacionais para evitar falhas repentinas e catastróficas do equipamento.
A ameaça de funcionamento a seco representa o maior risco operacional absoluto. O funcionamento a seco de uma unidade sem vedação destrói os componentes internos rapidamente. Os rolamentos internos de SiC dependem inteiramente do fluido do processo para lubrificação e resfriamento. Sem fluido, o atrito gera um calor imenso e absoluto instantaneamente. Os frágeis rolamentos de SiC podem quebrar catastroficamente dentro de três a cinco minutos. Esta falha grave espalha detritos duros e abrasivos por todo o revestimento interno. Ele pode facilmente romper a fina camada de contenção, causando a liberação exata de fluido que você tentou evitar.
Para combater este risco de forma inteligente, a instrumentação obrigatória não é negociável. Você deve integrar o monitoramento contínuo diretamente no centro de controle de motores da planta.
Monitores de potência ativos: Esses dispositivos avançados rastreiam instantaneamente a carga real do motor medindo os ângulos de fase. Eles detectam condições repentinas de subcarga que sinalizam um funcionamento a seco iminente. Eles desligam o motor com segurança antes que o calor do atrito danifique os rolamentos internos.
Sondas de temperatura do invólucro de contenção: Você deve instalar sondas de temperatura sensíveis diretamente na superfície do invólucro de contenção. Eles detectam imediatamente picos rápidos de temperatura causados pelo desacoplamento magnético interno ou por uma perda repentina do fluxo de resfriamento interno.
O manuseio de sólidos suspensos requer um planejamento cuidadoso e proativo. As unidades de acionamento magnético desprezam inerentemente as partículas. Sólidos pesados obstruem rapidamente as estreitas folgas internas entre o rotor interno giratório e o invólucro de contenção estacionário. Se existirem vestígios de sólidos em seu processo, você deverá implementar estratégias de mitigação confiáveis. Recomendamos fortemente a utilização de filtros ciclônicos internos autolimpantes. Como alternativa, você pode canalizar uma descarga externa limpa diretamente no caminho de lubrificação do rolamento para manter os abrasivos fora das zonas críticas.
Finalmente, você deve entender o desacoplamento magnético. Ocasionalmente, o desacoplamento ocorre durante perturbações graves do processo ou dead-heading acidental. Isto acontece quando o torque operacional necessário excede a força máxima do acoplamento magnético. O rotor externo do motor continua a girar, mas o rotor interno do impulsor para completamente. Este estado gera calor massivo por correntes parasitas de forma incrivelmente rápida. Suas sondas de temperatura do casco devem detectar esse evento e desligar o sistema instantaneamente. Para reiniciar o sistema com segurança, você deve parar o motor completamente. Deixe os campos magnéticos realinharem-se naturalmente antes de tentar reiniciar a unidade.
Essas unidades avançadas para serviços pesados fornecem uma solução especializada e de alta confiabilidade. Os fabricantes os projetam especificamente para aplicações de fluidos altamente perigosos e com tolerância zero. Eles eliminam de forma inteligente o elo mais fraco na transferência de fluidos tradicional: o selo mecânico dinâmico. Ao remover permanentemente esse caminho primário de vazamento, você aumenta drasticamente a segurança das instalações e protege agressivamente o ambiente circundante.
Antes de selecionar fornecedores de equipamentos, audite cuidadosamente suas taxas atuais de falha da API 610. Calcule as horas de manutenção reais e ocultas gastas no gerenciamento de sistemas complexos de lavagem de vedações. Mais importante ainda, avalie rigorosamente o conteúdo sólido e a pressão de vapor do seu fluido de processo. Fluidos limpos e perigosos são os melhores candidatos para esta tecnologia avançada.
Tome medidas proativas hoje mesmo, consultando um engenheiro especializado em aplicações de bombas. Eles revisarão minuciosamente a viscosidade específica do fluido, a temperatura de bombeamento e a gravidade específica. O dimensionamento adequado e disciplinado garante que você capture os enormes benefícios de confiabilidade que esta tecnologia oferece de forma confiável.
R: As unidades API 685 atendem aos padrões petroquímicos para serviços pesados. Eles apresentam paredes de revestimento muito mais espessas, capacidades de carga de flange mais pesadas e expectativas de vida útil dos rolamentos estritamente definidas. As unidades ANSI têm como alvo tarefas químicas gerais. Eles utilizam carcaças mais leves e placas de base padrão, tornando-os inadequados para ambientes de refinaria perigosos e de alta pressão.
R: Sim, mas com modificações específicas de design. Os ímãs de neodímio padrão degradam-se em torno de 150°C (300°F). Para altas temperaturas, os fabricantes atualizam para ímãs de Samário Cobalto, que suportam até 350°C (660°F). Para temperaturas que excedam este limite, camisas de resfriamento externas ao redor do invólucro de contenção tornam-se estritamente necessárias.
R: Às vezes. Muitas unidades sem vedação compartilham semelhanças dimensionais com os modelos API 610 tradicionais. No entanto, os retrofits muitas vezes exigem a atualização da placa de base para lidar com diferentes comprimentos e pesos de carcaças de motores. Uma verdadeira substituição imediata é rara; geralmente, são necessárias pequenas modificações na tubulação ou estruturais.
R: Normalmente, sim. Unidades que utilizam invólucros de contenção metálicos sofrem perdas por correntes parasitas. O campo magnético rotativo induz correntes elétricas no metal estacionário, convertendo parte da energia do motor em calor. Esta ligeira queda de eficiência geralmente requer um dimensionamento do motor elétrico um pouco maior em comparação com uma unidade selada tradicional.
