A transferência de produtos químicos acarreta enormes riscos para as instalações industriais modernas. Falhas na contenção de fluidos levam diretamente a multas ambientais catastróficas. Os riscos à segurança e o tempo de inatividade não planejado ameaçam implacavelmente as operações diárias. Embora as bombas centrífugas continuem sendo o principal padrão da indústria, os métodos de contenção são extremamente importantes. A escolha de um design sem vedação ou selado determina completamente a vida útil operacional da bomba. A escolha certa protege seu orçamento de manutenção e garante conformidade regulatória rigorosa em toda a planta. Este guia fornece uma comparação baseada em evidências. Nós o projetamos para ajudar engenheiros e gerentes de compras a avaliar esses sistemas vitais de maneira eficaz. Você aprenderá as verdadeiras capacidades e limitações de ambos os projetos de bombas. Exploramos como eles lidam com fluidos agressivos em condições reais. Armado com esses dados, você pode tomar decisões de compras mais inteligentes.
Antes de comparar estas duas tecnologias diretamente, devemos estabelecer uma base técnica sólida. Compreender a mecânica interna ajuda a antecipar o desempenho de cada sistema no chão de fábrica. A principal diferença reside inteiramente na forma como eles contêm fluidos ao redor do eixo rotativo. Esta única escolha de engenharia altera todos os aspectos dos protocolos de operação, manutenção e segurança.

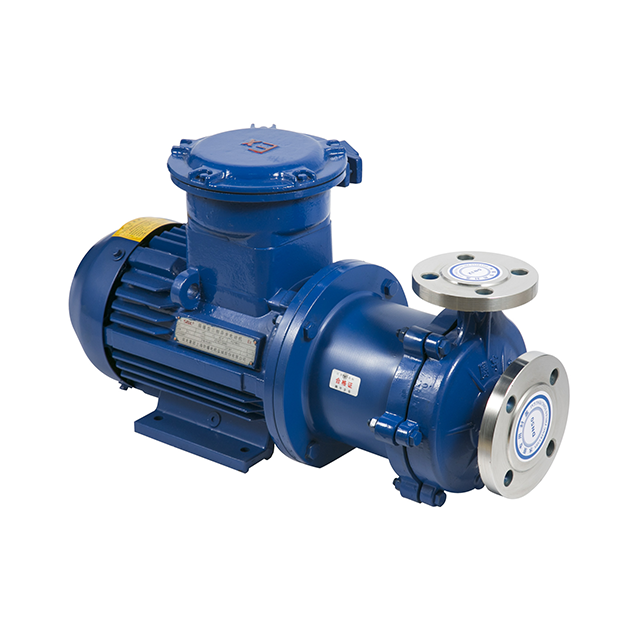

Uma bomba de acionamento magnético utiliza um acoplamento magnético síncrono para transmitir o torque do motor. Os fabricantes fixam um anel externo de ímãs ao eixo do motor. Eles conectam um anel interno de ímãs diretamente ao impulsor dentro da carcaça da bomba. Um invólucro de contenção estacionário separa esses dois conjuntos magnéticos distintos. Esta cobertura sólida cria uma barreira física impenetrável entre o líquido bombeado e a atmosfera externa. O motor elétrico gira o ímã externo rapidamente. Forças magnéticas poderosas alcançam diretamente através do invólucro não magnético para girar o ímã interno. Consequentemente, o impulsor gira e força o fluido através da tubulação de descarga. Este design significa que o fluido permanece completamente hermeticamente selado dentro da extremidade úmida. Você elimina o eixo físico que penetra na carcaça da bomba. Portanto, você elimina completamente a necessidade de vedações de eixo dinâmicas. Essa arquitetura sem vedação reduz drasticamente possíveis caminhos de vazamento. Fornece garantias de segurança excepcionais ao bombear líquidos altamente perigosos.
Um sistema centrífugo padrão depende muito da tecnologia de vedação dinâmica. Os profissionais da indústria chamam isso de bomba de selo mecânico. Ele usa uma barreira física mecânica para impedir que o fluido escape ao longo do eixo de transmissão em rotação rápida. Esta barreira consiste em duas faces de vedação altamente polidas. Uma face da vedação gira ao lado do eixo. A outra face de vedação permanece completamente estacionária dentro da carcaça da bomba. Molas resistentes ou foles de metal pressionam essas duas faces firmemente. No entanto, eles não funcionam completamente a seco. Eles contam com uma película microscópica do fluido bombeado para lubrificar as superfícies deslizantes. Este filme fluido crítico evita o atrito excessivo e o acúmulo catastrófico de calor. Como necessita de lubrificação contínua, um selo mecânico drena inerentemente uma pequena quantidade de líquido. Às vezes, esse choro evapora imediatamente no ar. Outras vezes, eventualmente leva a um vazamento visível de fluido sob a placa de base. Ao bombear meios agressivos, mesmo pequenos vazamentos representam desafios ambientais e de segurança significativos.
Ao avaliar uma bomba de acionamento magnético versus uma bomba de selo mecânico , você deve pesar cuidadosamente vários fatores operacionais. Mapeamos essa comparação direta diretamente para resultados críticos de negócios. Fazer a escolha errada prejudica diretamente a rentabilidade e a segurança do local.
Comparação de projetos de contenção de bombas
| Critérios de avaliação | Unidade magnética (sem vedação) | Selo mecânico (selado) |
|---|---|---|
| Perfil de risco de vazamento | Sistema de contenção hermético 100% livre de vazamentos | Choro menor inerente; potencial para falha catastrófica |
| Demandas trabalhistas de manutenção | Manutenção de rotina mínima necessária | Monitoramento frequente e substituições complexas de vedações |
| Perfil de consumo de energia | Pequenas perdas de energia por correntes parasitas em invólucros metálicos | Alta eficiência mecânica no eixo de transmissão |
| Despesas de Capital Iniciais | Geralmente maior devido aos ímãs de terras raras | Custo base geralmente mais baixo para projetos padrão |
O controle de vazamento determina a segurança ambiental e a posição regulatória para toda a sua instalação. As unidades de acionamento magnético apresentam um design 100% livre de vazamentos. Eles usam um invólucro de contenção sólido em vez de vedações dinâmicas vulneráveis. Esta vedação hermética os torna ideais para conformidade rigorosa com EPA e OSHA. Instalações que manuseiam líquidos altamente tóxicos, corrosivos ou inflamáveis favorecem fortemente esta abordagem exata. Você elimina totalmente as emissões fugitivas, protegendo tanto os trabalhadores quanto a comunidade local. Por outro lado, uma bomba de selo mecânico é inerentemente projetada para drenar fluido. A película de fluido lubrificante necessária sempre cria um caminho de fuga mínimo. Se o sistema perder esta lubrificação crítica, muitas vezes ocorrerá rapidamente uma falha catastrófica da vedação. Uma vedação em funcionamento a seco superaquece em segundos e quebra violentamente. Isto liberta imediatamente produtos químicos perigosos diretamente no ambiente circundante, desencadeando protocolos de segurança rigorosos.
A frequência de manutenção impacta diretamente seu orçamento operacional e cronogramas de produção. Uma unidade sem selo normalmente requer um investimento inicial de capital mais alto. Os ímãs de terras raras e os invólucros de contenção usinados com precisão custam consideravelmente mais para serem fabricados. No entanto, a manutenção de rotina permanece excepcionalmente mínima ao longo dos anos. Você nunca precisa alinhar ou substituir vedações de eixo degradadas. Isso reduz drasticamente o dispendioso tempo de inatividade não planejado. Para aplicações de fluidos limpos, o encargo financeiro a longo prazo cai significativamente. As unidades de selo mecânico apresentam um CapEx inicial muito menor no momento da compra. No entanto, eles exigem intervenção de manutenção contínua e contínua. Os técnicos devem substituir regularmente as faces desgastadas da vedação. As configurações de vedação dupla exigem monitoramento diário complexo do fluido de barreira. Essas horas de trabalho contínuas e requisitos de peças de reposição inflacionam rapidamente as despesas de longo prazo, além das economias iniciais.
O consumo de energia desempenha um papel importante nos orçamentos das instalações modernas. As unidades de acionamento magnético podem sofrer perdas específicas por correntes parasitas. À medida que os ímãs giram rapidamente em torno dos invólucros metálicos de contenção, eles induzem fortes correntes elétricas. Essas correntes parasitas geram calor indesejado e consomem energia valiosa do motor. Este fenômeno reduz ligeiramente a eficiência geral da bomba. Você pode atenuar esse problema escolhendo invólucros de contenção não metálicos ou compostos para o seu processo. Enquanto isso, os sistemas de vedação mecânica utilizam uma conexão de eixo direta e ininterrupta. Esta abordagem de acionamento direto oferece eficiência mecânica muito maior. Você experimenta deslizamento magnético zero durante operação pesada. No entanto, sistemas complexos de suporte de vedação consomem sua própria energia auxiliar. Bombear fluidos de barreira ou operar trocadores de calor externos consome energia adicional. Você deve levar em consideração essas cargas elétricas auxiliares em seus cálculos finais de eficiência.
As vantagens teóricas muitas vezes colidem com duras realidades práticas. Você deve avaliar as características específicas do fluido para orientar a correspondência realista da aplicação. As bombas falham quando os engenheiros ignoram as propriedades físicas dos produtos químicos transferidos.
As unidades de acionamento magnético lutam significativamente contra partículas abrasivas. O design interno depende inteiramente de caminhos de fluxo muito estreitos. Uma pequena porção do fluido bombeado é desviada internamente para resfriar o acoplamento magnético. Os sólidos suspensos obstruem facilmente esses caminhos de resfriamento internos. Além disso, abrasivos afiados desgastam rapidamente o invólucro de contenção extremamente fino. Uma vez rompida a carcaça, a bomba falha catastroficamente e despeja fluido. Defendemos fortemente projetos de selos mecânicos para movimentação de lamas ou fluidos sujos. Você pode equipá-los utilizando materiais incrivelmente duros, como carboneto de silício ou carboneto de tungstênio. Essas faces de vedação robustas lidam com o desgaste abrasivo muito melhor do que as frágeis coberturas de contenção.
A espessura do fluido influencia a forma como os componentes internos transmitem a potência rotacional. Os acoplamentos magnéticos possuem limites rígidos e inflexíveis de transmissão de torque. Ao manusear fluidos altamente viscosos, o motor elétrico pode facilmente dominar a ligação magnética. Isso faz com que os ímãs internos e externos se desacoplem, levando ao deslizamento magnético total. O impulsor para de girar completamente enquanto o motor continua girando inutilmente. Portanto, você deve sempre recomendar selos mecânicos para tarefas de transferência de produtos químicos altamente viscosos. Uma conexão direta do eixo lida com segurança com polímeros espessos, resinas pegajosas e lamas pesadas. O eixo de metal sólido transmite torque máximo sem qualquer risco de escorregamento.
Problemas no processo ocasionalmente interrompem o fornecimento de fluido para a tubulação de sucção. Chamamos isso de funcionamento a seco e danifica gravemente o equipamento rotativo. As bombas Mag Drive são incrivelmente vulneráveis a condições de funcionamento a seco. Sem fluido líquido para dissipar o calor, o acoplamento magnético superaquece rapidamente. O pico de temperatura destrói os rolamentos cerâmicos internos e derrete os componentes plásticos estruturais. Um evento de funcionamento a seco destrói uma bomba sem vedação em poucos minutos. Os selos mecânicos também falham rapidamente quando funcionam completamente secos. Sem a película de fluido lubrificante, a delicada vedação enfrenta rachaduras devido ao imenso choque térmico. No entanto, as configurações de vedação dupla oferecem uma defesa forte e confiável. Eles utilizam fluidos de barreira pressurizados presos entre dois selos mecânicos separados. Este fluido secundário fornece resfriamento vital mesmo se o fluido do processo primário parar de fluir. Eles sobrevivem facilmente a condições temporárias de funcionamento a seco, ao mesmo tempo que dão aos operadores tempo para reagir.
Cada sistema de engenharia acarreta riscos operacionais específicos. A compreensão desses modos de falha demonstra um planejamento de processo confiável e uma sólida previsão de engenharia. A experiência de campo nos mostra exatamente onde esses projetos normalmente falham sob estresse.
A seleção do equipamento certo requer uma árvore de decisão rigorosa e baseada em lógica. As equipes de compras e a equipe de engenharia podem usar essas regras padrão simples para restringir suas escolhas rapidamente.
O padrão é uma bomba de acionamento magnético se:
O padrão é uma bomba de selo mecânico se:
Os sistemas de transferência química exigem precisão, confiabilidade e segurança inquestionável. Nenhuma das tecnologias de bomba reina universalmente superior em todos os cenários. A escolha ideal continua sendo uma equação matemática complexa que equilibra as propriedades do fluido, o risco ambiental e a capacidade de manutenção da instalação. A sua decisão final determina diretamente a segurança das instalações a longo prazo e a saúde orçamental geral. Não faça suposições ao avaliar uma bomba química para ambientes industriais perigosos. Recomendamos fortemente que os compradores coletem primeiro os dados exatos do fluido do processo. Meça a viscosidade, a gravidade específica, a pressão de vapor e o conteúdo de sólidos com precisão. Use esses números precisos antes de realizar uma análise personalizada do dimensionamento da bomba. O planejamento antecipado adequado evita falhas de contenção desastrosas e dispendiosas no futuro. Entre em contato com fabricantes confiáveis para executar esses cálculos com base em seus desenhos isométricos de tubulação específicos.
R: Sim, por design eles não possuem vedações de eixo dinâmicas, o que significa que o fluido é contido hermeticamente. O líquido bombeado permanece isolado de forma segura da atmosfera, a menos que o invólucro externo ou o invólucro de contenção seja fisicamente rompido por desgaste ou impacto extremo.
R: Enquadre suas expectativas em torno de padrões dimensionais como ANSI ou ISO. Embora unidades inteiras de bombas possam ser facilmente trocadas por tubulações existentes, as conversões internas da mesma parte úmida raramente são viáveis. Você deve substituir todo o conjunto da bomba.
R: O preço reflete o custo substancial de ímãs de terras raras como Neodímio ou Samário Cobalto. Os projéteis de contenção projetados com precisão também aumentam as despesas. No entanto, você equilibra esses custos iniciais com a economia de não precisar de um sistema complexo de suporte de vedação mecânica.
