A aquisição de maquinaria complexa para processamento químico requer despesas de capital substanciais. Você não pode confiar em suposições ao encomendar equipamentos rotativos para ambientes perigosos. Encomendar sem validação de desempenho rigorosa corre o risco de falha mecânica prematura, vazamentos de produtos químicos perigosos e grave não conformidade com protocolos rígidos de segurança da fábrica. Infelizmente, as fichas técnicas dos fabricantes geralmente apresentam desempenho teórico idealizado em vez de confiabilidade prática em campo. Os compradores devem preencher a lacuna crítica entre as métricas de marketing anunciadas e a confiabilidade mecânica real sob condições de processo específicas do mundo real. Este artigo fornece uma estrutura de avaliação padronizada e baseada em evidências, projetada para equipes de engenharia e compras. Exploraremos como avaliar parâmetros operacionais essenciais e requisitos mecânicos rigorosos antes de finalizar o Pedido de Compra (PO). Você aprenderá exatamente como validar sistematicamente dados hidráulicos, testar tolerâncias e planos de inspeção de fábrica de maneira eficaz.
Priorize bombas que operem consistentemente dentro da região operacional preferencial (POR), em vez de apenas na região operacional permitida (AOR), para maximizar o tempo médio entre falhas (MTBF).
Examine as tolerâncias de teste API 610 para altura nominal, vazão e potência para evitar subdimensionamento ou sobrecarga do motor.
Validar rigorosamente as margens NPSH; o NPSH disponível deve exceder com segurança o NPSH exigido para evitar cavitação em aplicações químicas voláteis.
Exija protocolos claros de Teste de Aceitação de Fábrica (FAT) e conformidade com o selo API 682 como critérios de aquisição não negociáveis.
A avaliação de uma bomba de processo químico requer um alinhamento rigoroso com as especificações do seu sistema. Ele deve atender aos requisitos específicos de vazão e altura manométrica sem provocar vibração excessiva ou desgaste rápido da vedação. O American Petroleum Institute estabelece padrões de referência claros para estes limites operacionais. Classificamos esses limites operacionais em duas zonas de engenharia distintas.
Você deve verificar atentamente a curva de desempenho do fabricante. Deve garantir a operação contínua dentro da Região Operacional Preferencial (POR). A norma API 610 define esta região como 70% a 120% do Ponto de Melhor Eficiência (BEP). Operar dentro desta janela minimiza cargas radiais prejudiciais no impulsor. Ele mantém o fluxo de fluido interno altamente estável e previsível. O fluxo estável evita a recirculação interna. Isto prolonga diretamente a vida útil dos componentes internos.
Os fabricantes também definem uma região operacional permitida (AOR). Eles baseiam esses limites absolutos nos níveis máximos de vibração aceitáveis e no aumento da temperatura interna. Você deve restringir a operação nas bordas do AOR apenas a condições temporárias ou transitórias. A operação prolongada nesta zona mais ampla causa desgaste mecânico rápido. A deflexão do eixo aumenta significativamente perto dos limites AOR. Esta deflexão danifica os vedantes mecânicos e os conjuntos de rolamentos.
Rejeite propostas de fornecedores em que a operação normal da sua planta esteja fora do POR. Operar continuamente fora desta zona preferencial aumenta exponencialmente as cargas radiais. Reduz drasticamente a vida útil do rolamento e compromete vedações críticas do eixo. A seleção inicial adequada elimina totalmente esses riscos.
Tabela 1: Comparação de regiões operacionais
Parâmetro Operacional | Região Operacional Preferencial (POR) | Região operacional permitida (AOR) |
|---|---|---|
Faixa de fluxo (% do BEP) | 70% a 120% | Definido pelo fornecedor (por exemplo, 30% a 130%) |
Níveis de vibração | Mínimo; bem dentro dos limites da API | Mais alto; se aproxima dos limites máximos da API |
Vida útil da vedação e do rolamento | Vida útil máxima esperada | Vida útil significativamente reduzida |
Cenário típico de uso | Operação diária normal e contínua | Condições transitórias, de inicialização ou de emergência |
Um erro comum é dimensionar uma bomba para capacidade futura, mas operá-la atualmente com vazão mínima. Isto força a unidade a funcionar constantemente perto da borda esquerda do AOR. Sempre priorize os requisitos atuais de serviço contínuo. Você pode utilizar inversores de frequência variável para gerenciar aumentos futuros de capacidade com segurança.
Nem todas as bombas funcionam exatamente de acordo com a curva teórica apresentada. A avaliação do desempenho da bomba centrífuga API 610 requer a compreensão dos desvios aceitáveis. A norma estabelece limites rígidos durante os testes de fábrica. Essas tolerâncias precisas protegem os compradores de receber equipamentos de baixo desempenho ou com potência excessiva.
Você deve validar a taxa nominal com cuidado. Verifique como o fabricante lida com as tolerâncias padrão durante os testes. Isso inclui porcentagens específicas para mais ou para menos em fluxo, altura manométrica e eficiência geral. Um impulsor superdimensionado pode fornecer o fluxo solicitado, mas consumir energia elétrica excessiva. O padrão permite pequenas tolerâncias positivas no cabeçote. Isso significa que sua bomba pode produzir um pouco mais de pressão do que o solicitado.
A seguir, analise a cabeça da válvula fechada. Os engenheiros costumam se referir a isso como cabeçote de corte. Você deve garantir que a altura manométrica máxima com fluxo zero não exceda a pressão projetada do sistema. Ele também deve permanecer dentro dos limites de segurança da tubulação. Uma bomba que exceda esses limites pode estourar catastroficamente as válvulas ou componentes da tubulação a jusante.
O consumo de energia exige um exame minucioso de engenharia. Confirme se as tolerâncias do teste não levam o requisito de potência além da capacidade nominal do motor. Você deve comparar o consumo de energia potencial máximo com a potência nominal do motor selecionado. Certifique-se sempre de que o motor atenda aos requisitos de potência de final de curva. Isso evita disparos indesejados durante eventos inesperados de alto fluxo.
Exija exemplos de relatórios de teste de desempenho de projetos anteriores semelhantes. Fornecedores transparentes fornecem prontamente dados históricos da curva de teste. Eles usam esses dados para comprovar sua consistência de fabricação e controle de qualidade. Revise esses documentos para verificar se eles atingem de forma confiável as faixas de desempenho exigidas sem extensas modificações de fábrica. Rejeite os fornecedores que hesitam em compartilhar esta evidência histórica.
O manuseio de fluidos voláteis próximos à sua pressão de vapor apresenta sérios desafios de engenharia. A cavitação continua sendo a principal causa de falhas mecânicas catastróficas no processamento químico. Quando a pressão localizada cai abaixo da pressão de vapor, formam-se bolhas de vapor. Estas bolhas viajam para zonas de maior pressão e colapsam violentamente. Este colapso violento destrói os impulsores rapidamente e induz vibrações extremas.
A Cabeça de Sucção Positiva Líquida disponível (NPSHa) em seu sistema é crítica. Deve sempre exceder a altura manométrica de sucção positiva líquida necessária (NPSHr) da bomba. Você calcula o NPSHa com base nos níveis do tanque, na pressão atmosférica e no atrito específico do tubo. O fabricante determina o NPSHr estritamente por meio de testes físicos de fábrica.
Certifique-se de que o fabricante considere a margem recomendada pela API. Esta margem de segurança normalmente é de 1 metro ou mais. Depende muito das propriedades específicas do fluido e do nível de energia cinética. Produtos químicos altamente voláteis, como hidrocarbonetos leves, exigem buffers de segurança ainda maiores. Um projeto com margem zero praticamente garante falhas prematuras.
Avalie cuidadosamente o valor da velocidade específica de sucção (Nss). Números de Nss excessivamente altos geralmente indicam uma janela operacional estável mais estreita. Eles sinalizam uma maior suscetibilidade à recirculação interna de fluidos em fluxos parciais. Esta recirculação interna cria vibrações prejudiciais de baixa frequência.
Mantenha os valores Nss abaixo de 11.000 (unidades dos EUA) para a maioria das tarefas químicas padrão.
Exija designs de indutores personalizados se o seu sistema fornecer NPSHa extremamente baixo.
Evite confiar inteiramente em testes padrão de água para prever o comportamento da cavitação de hidrocarbonetos.
Verifique novamente todos os cálculos de perda por atrito da tubulação de sucção antes de aprovar a folha de dados.
O sucesso hidráulico não significa nada se a metalurgia falhar sob operação agressiva. Você deve garantir que os materiais escolhidos resistam à exposição química agressiva ao longo do tempo. Uma bomba API 610 robusta depende de um projeto mecânico superior e da seleção correta de materiais.
Faça referência cruzada das peças molhadas propostas com as classes de materiais API 610 encontradas no Anexo H. As classes comuns incluem S-6 (aço carbono), C-6 (12% de cromo), A-8 (inox austenítico) e D-1 (inox duplex). Combine-os cuidadosamente com seus requisitos específicos de corrosividade química e temperatura operacional. Uma incompatibilidade aqui garante corrosão rápida, revestimentos mais finos e vazamentos de fluidos perigosos.

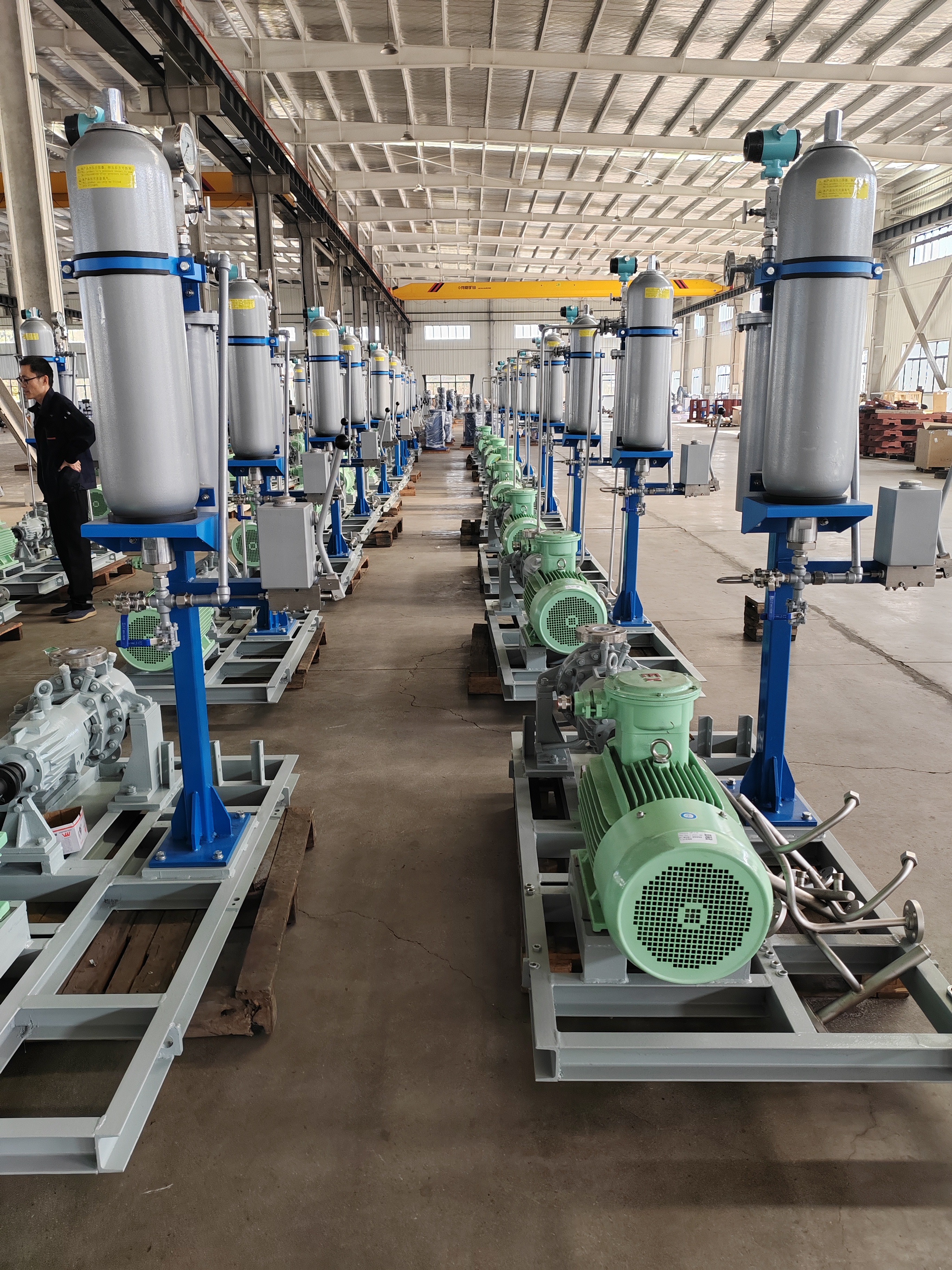

Verifique a conformidade absoluta com os padrões API 682 para as dimensões da câmara de vedação. Você deve garantir que exista espaço físico adequado para planos avançados de tubulação de vedação mecânica. Produtos químicos perigosos geralmente exigem arranjos complexos de vedação dupla. Isso inclui sistemas como o Plano 53B ou o Plano 54. Esses sistemas de fluido de barreira precisam de espaços de câmara específicos para funcionar corretamente e dissipar o calor.
Revise atentamente a dinâmica do rotor proposta e os limites de vibração. Analise a extensão do rolamento e a relação de rigidez do eixo. Os engenheiros calculam isso como a relação L³/D⁴, onde L é a extensão do rolamento e D é o diâmetro do eixo. Uma proporção mais baixa indica um eixo mais rígido. Um eixo rígido minimiza a deflexão nas faces do selo mecânico durante a operação. A deflexão mínima evita emissões fugitivas e prolonga drasticamente a vida útil do selo mecânico.
Você também deve verificar o design da placa de base. Uma placa de base frágil anula a excelente dinâmica do rotor. Certifique-se de que o fabricante propõe uma placa de base com nervuras e construção rígida. Deve resistir à torção durante a instalação e operação do tubo. A baixa rigidez da placa de base leva diretamente a problemas crônicos de desalinhamento.
A camada final de avaliação envolve verificação e inspeção de fábrica. Você deve verificar como o fabricante comprovará o desempenho antes de autorizar o envio. Testes robustos evitam modificações dispendiosas no local e atrasos no início do projeto. Isso força o fornecedor a corrigir defeitos em suas instalações, não nas suas.
Certifique-se de que o teste hidrostático padrão esteja claramente documentado na proposta comercial. O fabricante deve testar os invólucros de pressão a 1,5 vezes a pressão máxima de trabalho permitida (MAWP). Eles devem manter essa pressão por no mínimo 30 minutos. Esta etapa crítica confirma a integridade do revestimento sob condições de estresse extremo. Ele garante que o invólucro não quebrará sob picos repentinos de pressão.
Para aplicativos críticos, especifique um teste de desempenho testemunhado ou testemunhado remotamente. O fabricante deve testar a unidade em no mínimo cinco pontos específicos da curva de desempenho. Esses pontos normalmente incluem desligamento, fluxo estável mínimo contínuo, ponto intermediário, fluxo nominal e fluxo máximo. Isto confirma o comportamento em toda a faixa operacional.
Decida se sua aplicação requer um teste de supressão NPSHr. Recomendamos fortemente isso para sistemas com NPSHa excepcionalmente baixo. Isso prova fisicamente que o equipamento não cavitará sob suas condições específicas de sucção. Elimina suposições teóricas.
Use a seguinte lógica de seleção ao avaliar propostas de fornecedores:
Solicite um Plano de Inspeção e Testes (PTI) detalhado durante a fase inicial de licitação.
Revise os custos propostos do item de linha para testes de conformidade de API padrão.
Elimine fornecedores que cobram prêmios excessivos por testes básicos de validação de API.
Rejeite propostas sem documentação transparente para seus processos internos de GQ/CQ.
Confirme se o fornecedor possui centros de serviços localizados para suporte de comissionamento futuro.
Uma estratégia FAT abrangente proporciona a máxima tranquilidade. Ele garante que o equipamento atenda às especificações precisas acordadas na ficha técnica. Não comprometa os requisitos de teste para economizar custos iniciais menores. Ignorar testes geralmente leva a falhas operacionais desastrosas.
A avaliação de equipamentos de bombeamento industrial exige olhar muito além dos parâmetros básicos de vazão e altura manométrica. Você deve examinar minuciosamente as regiões operacionais preferidas, tolerâncias de teste rigorosas, rigidez mecânica e compatibilidade de vedação. A transparência dos testes serve como a prova definitiva da qualidade de fabricação. Ao exigir antecipadamente evidências rigorosas, você protege sua planta contra paralisações catastróficas e riscos ambientais.
Antes de emitir uma ordem de compra, exija que os fornecedores enviem uma planilha de dados API 610 totalmente preenchida. Exija curvas de desempenho propostas que representem claramente NPSHr, consumo máximo de energia e faixas de eficiência. Exija um Plano de Inspeção e Teste (ITP) detalhado para sua equipe de engenharia revisar minuciosamente. Compare todos os envios de fornecedores estritamente com os requisitos operacionais e de segurança básicos do seu local para garantir uma integração perfeita.
R: A localização do seu ponto operacional nominal em relação ao Ponto de Melhor Eficiência (BEP) da bomba. Operar fora da região operacional preferencial leva à degradação mecânica prematura.
R: A API 610 permite certas tolerâncias positivas no consumo de energia e na altura manométrica. Você deve garantir que o motor selecionado seja dimensionado para lidar com o consumo máximo de energia permitido em toda a curva utilizável, não apenas no ponto nominal.
R: Sim, mas geralmente tem um custo proibitivo. As bombas centrífugas API 610 são fortemente projetadas para temperaturas extremas, altas pressões e produtos químicos perigosos. Para água padrão, as bombas ISO ou ANSI são geralmente mais viáveis economicamente.
R: O fabricante deve modificar o sistema hidráulico (como aparar o impulsor ou polir a voluta) e testar novamente às suas custas até que a bomba esteja dentro das tolerâncias aceitáveis da API 610. Seu pedido de compra deve estipular claramente esta condição.
