O dever de processo traz riscos incrivelmente altos para instalações industriais. A falha do equipamento no processamento de hidrocarbonetos ou de produtos químicos pesados leva a tempos de inatividade inaceitáveis. Cria graves riscos de segurança e enormes responsabilidades ambientais. Você simplesmente não pode permitir erros de cálculo nesses ambientes críticos. O dimensionamento de uma bomba API 610 vai muito além dos ajustes hidráulicos básicos. Requer equilíbrio entre flexibilidade operacional e adesão estrita aos requisitos mecânicos e metalúrgicos da API 610 (ISO 13709).
Escrevemos este guia para fornecer aos engenheiros de processo e às equipes de compras uma estrutura definitiva. Você aprenderá passo a passo como especificar, dimensionar e avaliar bombas de processo API 610. Nossa abordagem elimina suposições e cria uma base sólida para sua estratégia de compras. Ao final, você saberá exatamente como garantir confiabilidade a longo prazo e conformidade rigorosa para suas aplicações industriais mais exigentes.
Dados iniciais imprecisos criam um efeito dominó. Esses erros iniciais aumentam rapidamente durante a seleção da bomba. Eles resultam em operação fora do projeto, manutenção excessiva ou até mesmo falha mecânica catastrófica. Um processo de dimensionamento robusto sempre começa com o enquadramento exato do problema de negócios. Você deve capturar a realidade, não apenas os ideais teóricos. Os engenheiros geralmente confiam em um único ponto de projeto. Essa abordagem ignora as flutuações do processo e, em última análise, prejudica a confiabilidade.
Os fluidos se comportam de maneira diferente sob diversas condições térmicas. Você deve mapear essas variações completamente. Padronize sua planilha de dados usando medições precisas em todos os extremos operacionais.
Você deve mapear com precisão as perdas de carga estática e de atrito dinâmico. Mapeie-os em toda a faixa operacional prevista. Não trace apenas o ponto avaliado único. As válvulas de controle aceleram o fluxo, alterando a curva do sistema de forma dinâmica. Os filtros ficam obstruídos com o tempo, aumentando as perdas por atrito. O dimensionamento adequado da bomba API 610 leva em conta essas realidades. Você precisa de uma curva de resistência do sistema abrangente. Ele mostra exatamente onde a curva de desempenho da bomba cruza as demandas reais do processo. Essa interseção determina a eficiência no mundo real.
A seleção hidráulica separa uma bomba confiável de um pesadelo de manutenção. Os deveres do processo exigem estabilidade. Você alcança estabilidade mantendo a bomba dentro de sua região operacional preferida.
As diretrizes da API 610 recomendam fortemente operar entre 80% e 110% do BEP. Operar muito à esquerda do BEP causa recirculação do fluxo interno. Esta recirculação gera alto empuxo radial, desviando severamente o eixo. A deflexão do eixo destrói vedações mecânicas e rolamentos. Por outro lado, operar muito à direita do BEP aumenta tremendamente a velocidade do fluido. Isto leva a fluxo de estrangulamento, vibração severa e riscos imediatos de cavitação. Você deve selecionar um perfil de impulsor alinhado ao fluxo normal do processo.
Gráfico 1: Zonas Operacionais e Riscos Mecânicos Associados
| Fluxo | da zona operacional vs. BEP | Riscos mecânicos primários | Recomendação API 610 |
|---|---|---|---|
| À esquerda do BEP | Abaixo de 70% | Recirculação de sucção, alto impulso radial, falha prematura da vedação | Evite operação contínua |
| Região operacional preferencial | 80% a 110% | Vibração mínima, rigidez ideal do eixo, vida útil mais longa do rolamento | Zona alvo para serviço normal |
| Direito do BEP | Acima de 110% | Cavitação, alta vibração, NPSHr superior a NPSHa | Restringir uso |
A coordenação líquida da cabeça de sucção positiva evita a ebulição do fluido dentro do olho do impulsor. As práticas padrão da indústria determinam a manutenção de uma margem segura entre NPSHa e NPSHr (obrigatório). Normalmente exigimos uma margem mínima de 1 metro. Alternativamente, use uma proporção de 1,1 a 1,5 dependendo da volatilidade do fluido e da densidade de energia da bomba. As bombas de alta energia exigem margens maiores. A falha em garantir esta margem garante a cavitação. A cavitação corrói rapidamente as palhetas do impulsor e compromete o desempenho hidráulico.
As demandas do processo flutuam. Você deve proteger a bomba durante condições de baixa demanda estabelecendo limites mínimos de fluxo seguro contínuo. Existem dois tipos distintos de MCSF:
O MCSF estável é quase sempre superior ao MCSF térmico. Evite superdimensionar sua bomba. Bombas superdimensionadas funcionam cronicamente perto do MCSF. Isto obriga a instalar linhas de derivação, complicando o sistema e desperdiçando energia.
Você não pode resolver todos os problemas do processo usando uma bomba suspensa padrão. O alinhamento da estrutura física da bomba com a severidade do processo garante longevidade mecânica. A API 610 categoriza as bombas em famílias estruturais específicas.

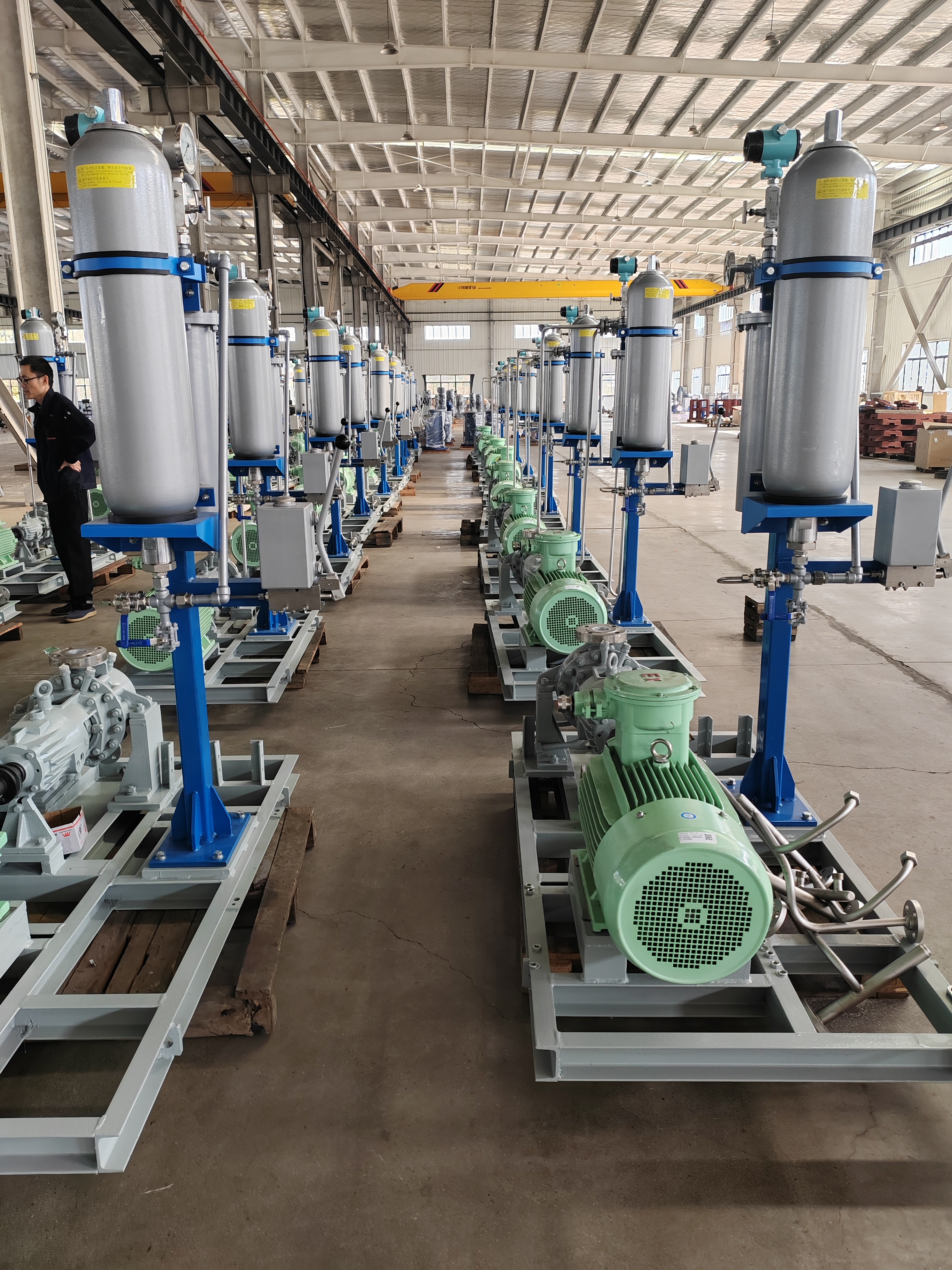

As bombas OH2 apresentam uma carcaça montada na linha central e um impulsor suspenso de estágio único. Eles representam os burros de carga da indústria de refino. Eles lidam perfeitamente com tarefas de processo padrão. As unidades OH2 acomodam pressões moderadas e temperaturas típicas de até 400°C. Eles oferecem um excelente equilíbrio entre confiabilidade e área útil gerenciável. As unidades OH3 oferecem uma configuração vertical em linha. Escolha OH3 quando as restrições de área ditarem os arranjos da tubulação. Lembre-se de que os projetos em balanço têm limites em relação à deflexão do eixo sob cargas pesadas.
Transferências de alta energia, alta pressão ou temperaturas extremas requerem bombas entre rolamentos (BB). As bombas BB2 utilizam carcaças divididas radialmente de um ou dois estágios. Eles lidam com aplicações agressivas de óleo quente com segurança. Quando a dinâmica do rotor exige configurações de múltiplos estágios para aumentos de pressão massivos, as bombas BB3 (divididas axialmente) ou BB5 (carcaça em barril) tornam-se obrigatórias. O design do eixo com suporte simples das bombas BB reduz drasticamente a deflexão do eixo. Essa rigidez estrutural protege os rolamentos durante perturbações transitórias do processo.
Aplicações em reservatórios ou sistemas que sofrem de NPSHa criticamente baixo requerem bombas suspensas verticalmente. As unidades VS4 funcionam bem em fossas abertas. As unidades VS6 utilizam uma abordagem “preparada” de vários estágios. A lata essencialmente reduz o impulsor do primeiro estágio abaixo do nível. Isto aumenta artificialmente a cabeça de sucção estática, resolvendo deficiências graves de NPSHa. Avaliamos fortemente o comprimento do cano e a ressonância da coluna ao especificar configurações VS6 para evitar vibrações estruturais.
A seleção hidráulica é apenas metade da batalha. A integração da bomba na planta física introduz riscos mecânicos complexos. Ignorar esses fatores de implementação anula a confiabilidade operacional.
A tubulação de processo se expande e contrai devido a mudanças térmicas. Esses movimentos térmicos transferem imensas forças e momentos diretamente para os bicos da bomba. A carcaça da bomba selecionada deve suportar essas cargas de bico sem distorcer. A distorção da carcaça causa fricção interna e falha mecânica imediata. É altamente recomendável integrar o software de seleção de bombas juntamente com ferramentas de análise de tensão de tubulação, como o CAESAR II. Essa coordenação digital garante que os engenheiros de tubulação roteem as linhas corretamente para evitar tensão excessiva no revestimento.

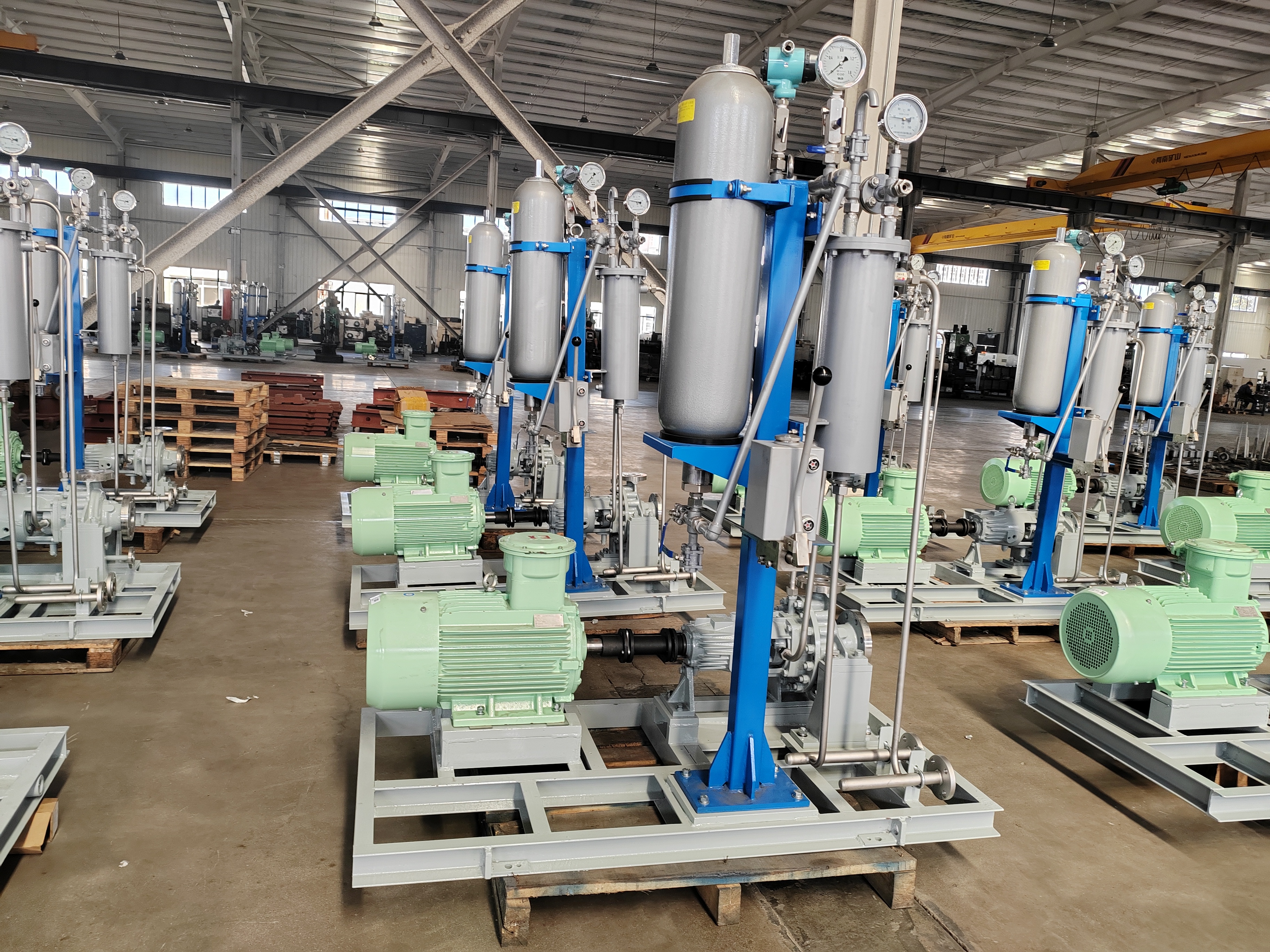

O selo mecânico representa a principal defesa contra vazamentos perigosos. A API 610 exige dimensões específicas da câmara de vedação para acomodar as vedações mecânicas API 682. Você deve garantir que o dimensionamento da bomba suporte o arranjo de vedação necessário. Vedações simples, duplas ou tandem exigem folgas radiais específicas. As vedações duplas de alta pressão (Plano 53B ou 54) acrescentam complexidade. Sua escolha de dimensionamento deve acomodar esses arranjos sem comprometer o espaço físico ao redor da caixa do rolamento.
A rigidez do eixo determina diretamente a vida útil do selo mecânico. Medimos a rigidez do eixo usando a relação L³/D⁴. Aqui, "L" representa o comprimento do eixo em balanço e "D" representa o diâmetro do eixo na face da vedação. Uma proporção mais baixa indica um eixo mais rígido. A alta rigidez do eixo minimiza a deflexão quando a bomba opera fora do BEP. A API 610 impõe limites estritos à deflexão máxima permitida do eixo. Sempre examine minuciosamente o diâmetro do eixo proposto pelo fornecedor. Um eixo ligeiramente mais espesso melhora drasticamente a vedação e a longevidade do rolamento.
Ao avaliar os fabricantes de uma bomba de transferência química API 610 , você deve olhar muito além do preço base. A aquisição estratégica requer a avaliação do pedigree da engenharia, das capacidades de fabricação e dos protocolos de garantia de qualidade.
Não selecione fornecedores com base apenas na disponibilidade imediata. Avalie seu desempenho histórico em tarefas de processos agressivos semelhantes. Solicite listas de referência para o tipo específico de bomba API e classe de material que você pretende comprar. Um fornecedor que se destaca em bombas de água pode falhar miseravelmente ao fabricar uma bomba barril BB5 para hidrocarbonetos de alta temperatura.
Um fornecedor confiável oferece um mapa hidráulico robusto. Eles devem fornecer um invólucro capaz de aceitar múltiplos perfis de impulsor. O fornecedor permite ajustes futuros do impulsor? As condições do processo geralmente mudam anos após o comissionamento inicial. Você deseja instalar um impulsor maior sem substituir todo o revestimento de pressão. Procuramos fornecedores que ofereçam pelo menos 5% de aumento na capacidade do cabeçote através do diâmetro máximo do impulsor.
Nunca ignore o Teste de Aceitação de Fábrica (FAT). Testes rigorosos comprovam que o equipamento funciona antes de chegar ao seu local. Exija um teste de desempenho completo de acordo com os critérios de aceitação da API 610. Exija um teste NPSHr se suas condições de sucção forem marginais. O teste de vibração é absolutamente crítico. O fornecedor deve demonstrar que os níveis de vibração permanecem dentro dos limites da API 610 em toda a região operacional preferencial. Se um fornecedor não tiver instalações de testes internas abrangentes, desqualifique-o.
A metalurgia exótica requer experiência especializada em fundição. Avalie o acesso direto à fundição do fornecedor. A fundição de aço inoxidável Super Duplex ou Hastelloy requer controles térmicos rigorosos. A má qualidade da fundição leva à porosidade e à falha catastrófica do limite de pressão. Examine seu histórico em relação à documentação do Exame Não Destrutivo (NDE). Eles devem fornecer radiografias perfeitas ou registros de testes de corante penetrante para todos os invólucros críticos. Entenda os prazos de entrega desses materiais especializados, já que ligas exóticas atrasam rotineiramente os cronogramas dos projetos.
O dimensionamento de uma bomba de processo API 610 exige precisão absoluta. Você deve fazer uma transição cuidadosa do dimensionamento hidráulico técnico para a aquisição estratégica. O estabelecimento de propriedades precisas do fluido estabelece a base. Combinar essas propriedades com uma bomba operando com segurança perto de seu ponto de melhor eficiência garante estabilidade mecânica. A seleção da configuração estrutural correta (OH, BB ou VS) garante que a unidade resista às tensões ambientais e térmicas.
Uma abordagem conservadora e bem documentada para preencher a ficha técnica API 610 minimiza dores de cabeça durante o comissionamento. Não apresse a fase de especificação. A avaliação rigorosa do fornecedor garante que você receba equipamentos capazes de sobreviver décadas em ambientes perigosos.
Tome medidas hoje para garantir a confiabilidade do seu processo. Envie suas planilhas de dados de processo, propriedades de fluidos e curvas de resistência do sistema para sua equipe de engenharia. Solicite uma revisão técnica completa e uma seleção preliminar de bombas para manter seu projeto avançando com segurança.
R: O superdimensionamento é um erro comum de engenharia causado pela adição de muitas margens de segurança. Ele força a bomba a operar bem à esquerda de seu ponto de melhor eficiência, geralmente próximo ao fluxo mínimo contínuo seguro (MCSF). Isso causa recirculação interna severa, alto empuxo radial, forte vibração e redução drástica da vida útil do selo mecânico.
R: A alta viscosidade do fluido aumenta o atrito interno. Ele reduz a vazão da bomba, a altura manométrica gerada e a eficiência geral, ao mesmo tempo que aumenta o consumo de energia. Você deve aplicar fatores de correção de desempenho de acordo com os padrões do Instituto Hidráulico para garantir que o motor e o impulsor selecionados possam suportar o arrasto viscoso.
R: O fluxo térmico mínimo é a vazão mais baixa necessária para dissipar o calor interno e evitar que o fluido do processo ferva. O fluxo mínimo estável é a taxa necessária para evitar recirculação interna prejudicial e vibração mecânica. O fluxo mínimo estável é normalmente muito mais alto e determina os limites operacionais.
R: As bombas API 610 apresentam paredes de revestimento muito mais pesadas para suportar altas pressões e corrosão. Eles incluem limites rigorosos de carga do bico permitido, montagem na linha central para lidar com a expansão térmica e exigem rigorosos testes de aceitação de fábrica. Esses recursos robustos garantem máxima confiabilidade e segurança em tarefas de processos perigosos.
