A seleção de um agitador industrial raramente é uma decisão plug-and-play. O subdimensionamento leva à falha do produto e a zonas mortas frustrantes em seu tanque. O superdimensionamento desperdiça muita energia e corre o risco de arruinar lotes sensíveis devido ao cisalhamento mecânico excessivo. Engenheiros de processo e gerentes de fábrica enfrentam diariamente um desafio altamente técnico. Você deve alinhar dinâmicas de fluidos complexas contra restrições mecânicas rígidas. Um único erro de cálculo pode arruinar toda uma produção.
Você precisa de um método confiável e robusto para avaliar adequadamente o equipamento de mistura antes da instalação. Este guia fornece uma estrutura baseada em evidências para avaliar suas opções, traduzindo requisitos rigorosos de processo em especificações de equipamentos altamente confiáveis. Mostraremos exatamente como a reologia dos fluidos determina a geometria do impulsor. Você também aprenderá como navegar pelos padrões de conformidade de maneira eficaz e avaliar potenciais parceiros de equipamentos sem suposições.
Os engenheiros muitas vezes testemunham falhas no equipamento quando esperam que um misturador execute tarefas fora do escopo original do projeto. Você deve identificar a operação unitária dominante antes de analisar qualquer catálogo mecânico. Todo processo químico apresenta um objetivo principal. Identificar esse objetivo orienta todas as escolhas de engenharia subsequentes.
Seu aplicativo normalmente se enquadrará em uma das quatro categorias distintas. Cada um requer uma abordagem fundamentalmente diferente da mecânica dos fluidos.
Depois de definir o objetivo, você deve estabelecer uma métrica de sucesso clara. Defina o "tempo de mistura" aceitável necessário para sua operação específica. Determine o “grau de uniformidade” exato necessário para a liberação do lote. Sem critérios de sucesso quantificados, não é possível validar a seleção final do equipamento.
Dados precisos sobre fluidos evitam falhas prematuras do equipamento. Confiar em estimativas ou médias assumidas garante um desempenho insatisfatório. Você deve coletar dados de reologia e geometria altamente precisos. Isso forma a trindade de dimensionamento fundamental.
A viscosidade atua como a força de resistência primária durante a mistura. Você mede a viscosidade em centipoise (cP). Você deve diferenciar claramente entre fluidos newtonianos e não newtonianos. Os fluidos newtonianos mantêm uma viscosidade constante independentemente da velocidade de mistura. Fluidos não newtonianos mudam de viscosidade quando submetidos a cisalhamento mecânico. Alguns fluidos ficam mais finos à medida que você os mistura. Outros engrossam rapidamente e sobrecarregam o motor.
Fluidos de alta viscosidade requerem inerentemente diâmetros de impulsor maiores. Eles também exigem velocidades operacionais significativamente mais baixas para evitar queimaduras localizadas. A Gravidade Específica (SG) serve como outra métrica crítica. O SG impacta diretamente no dimensionamento da potência do motor. Ele também determina os requisitos básicos de torque do eixo. O bombeamento de lamas densas exige um torque enorme em comparação com a mistura de água pura.
Diretrizes para dimensionamento de viscosidade de fluido
| Faixa de viscosidade (cP) | Características do fluido | Requisitos de velocidade do impulsor |
|---|---|---|
| 1 - 500 cP | Semelhante à água, altamente fluido | Alta velocidade (acionamento direto adequado) |
| 500 - 5.000 CP | Resistência perceptível, semelhante a um xarope | Velocidade média (marcha reduzida) |
| 5.000 - 50.000 CP | Pastas grossas, movimento lento | Baixa velocidade (é necessário um grande diâmetro) |
| > 50.000 CP | Extremamente denso, quase sólido | Velocidade ultrabaixa (varreduras próximas) |
As dimensões do seu tanque influenciam diretamente os padrões de fluxo. A relação altura do líquido/diâmetro do tanque (Z/T) determina a contagem do impulsor. A relação AZ/T em torno de 1,0 geralmente requer um único impulsor. Tanques mais altos normalmente precisam de vários impulsores montados ao longo do eixo. Isto evita a formação de zonas de mistura segregadas.
Os defletores permanecem absolutamente essenciais para misturadores montados no centro. Tanques cilíndricos sem defletores levam à rotação ineficiente do corpo sólido. Toda a massa fluida simplesmente gira em círculo. Girar não é misturar. A rotação cria um vórtice central profundo. Este vórtice puxa ar indesejado e causa forte vibração no eixo. Os defletores interrompem esse movimento giratório. Eles convertem energia rotacional em correntes de mistura verticais.
Você deve combinar o mecanismo físico do impulsor com os dados exatos coletados durante sua avaliação reológica. Geometrias incorretas do impulsor desperdiçam energia e danificam estruturas químicas sensíveis.
Os impulsores geram padrões de fluxo específicos. Você deve combinar esses padrões com a operação da sua unidade primária.
Gráfico de comparação de aplicações do impulsor
| Tipo de impulsor | Padrão de fluxo | Melhor correspondência de processo | Eficiência energética |
|---|---|---|---|
| Hidrofólio | Axial (para baixo) | Mistura rápida, suspensão de baixo cisalhamento | Excelente |
| Turbina de Lâmina Inclinada | Axial / Misto | Mistura geral, mistura viscosa | Moderado |
| Turbina Rushton | Radial (para fora) | Dispersão de gás, quebra de alto cisalhamento | Baixo (requer alto HP) |
| Âncora / Hélice | Fechamento | Viscosidade ultra-alta, raspagem de parede | Específico da aplicação |

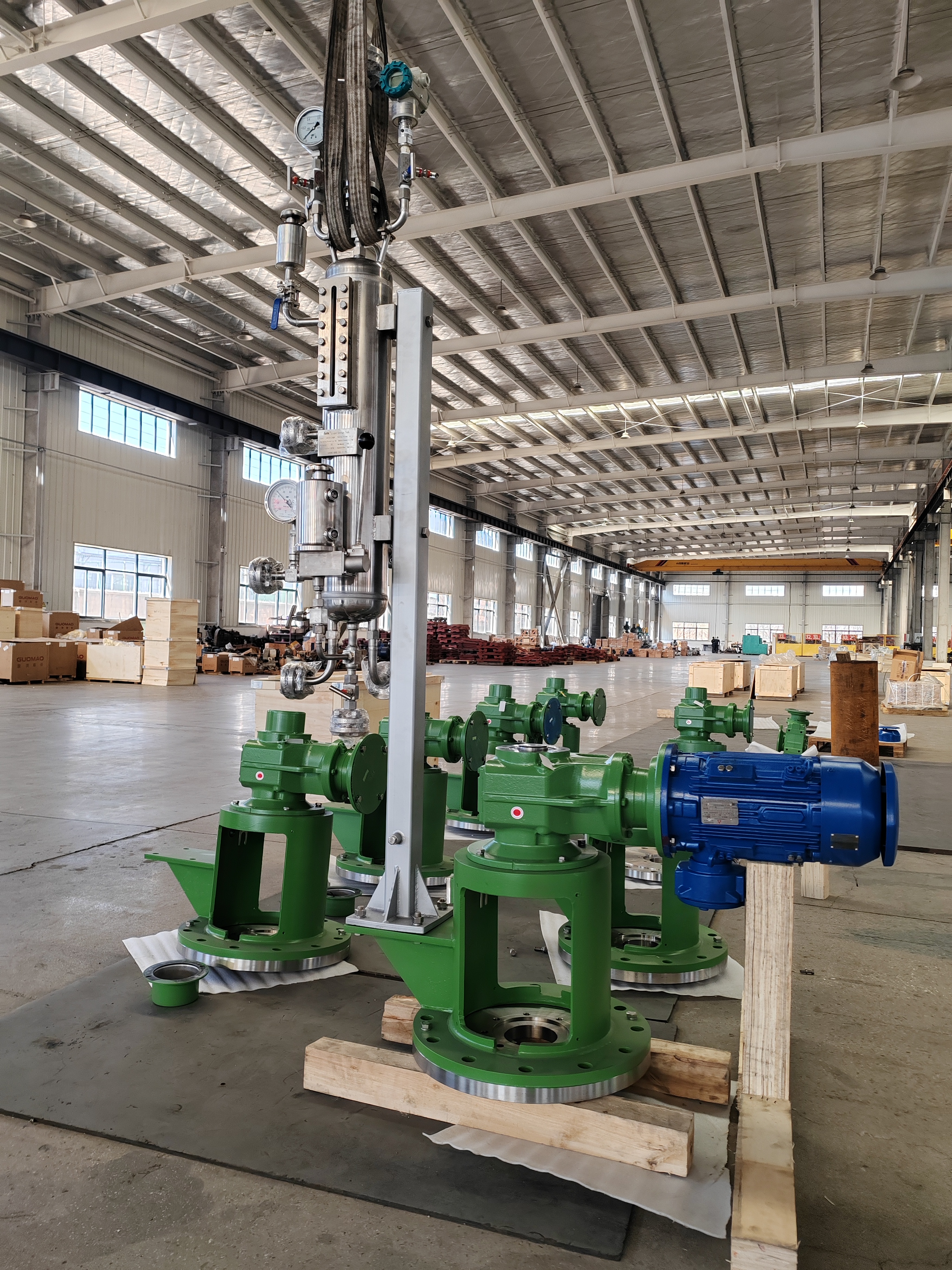

As configurações de montagem também desempenham um papel vital. Os modelos de topo permanecem padrão e altamente versáteis. Os misturadores de entrada lateral funcionam melhor para grandes tanques de armazenamento a granel, onde o acesso superior é impossível. Os misturadores de entrada inferior atendem frequentemente a aplicações farmacêuticas sanitárias. Eles se integram facilmente em sistemas avançados de acionamento magnético.
Os cálculos teóricos de mistura muitas vezes colidem com as realidades físicas da planta. Você deve preencher essa lacuna concentrando-se em uma engenharia mecânica robusta. Um impulsor de tamanho perfeito ainda falha se o eixo dobrar sob carga.
Os engenheiros devem calcular a deflexão do eixo e a velocidade crítica com precisão. O eixo funciona como um pêndulo. Deve operar com segurança abaixo da sua frequência crítica natural. Operar um misturador na velocidade crítica ou próximo a ela causa vibração catastrófica. Isso destrói rolamentos e quebra vedações mecânicas. O estabelecimento antecipado de especificações rígidas do agitador evita esses harmônicos físicos destrutivos.

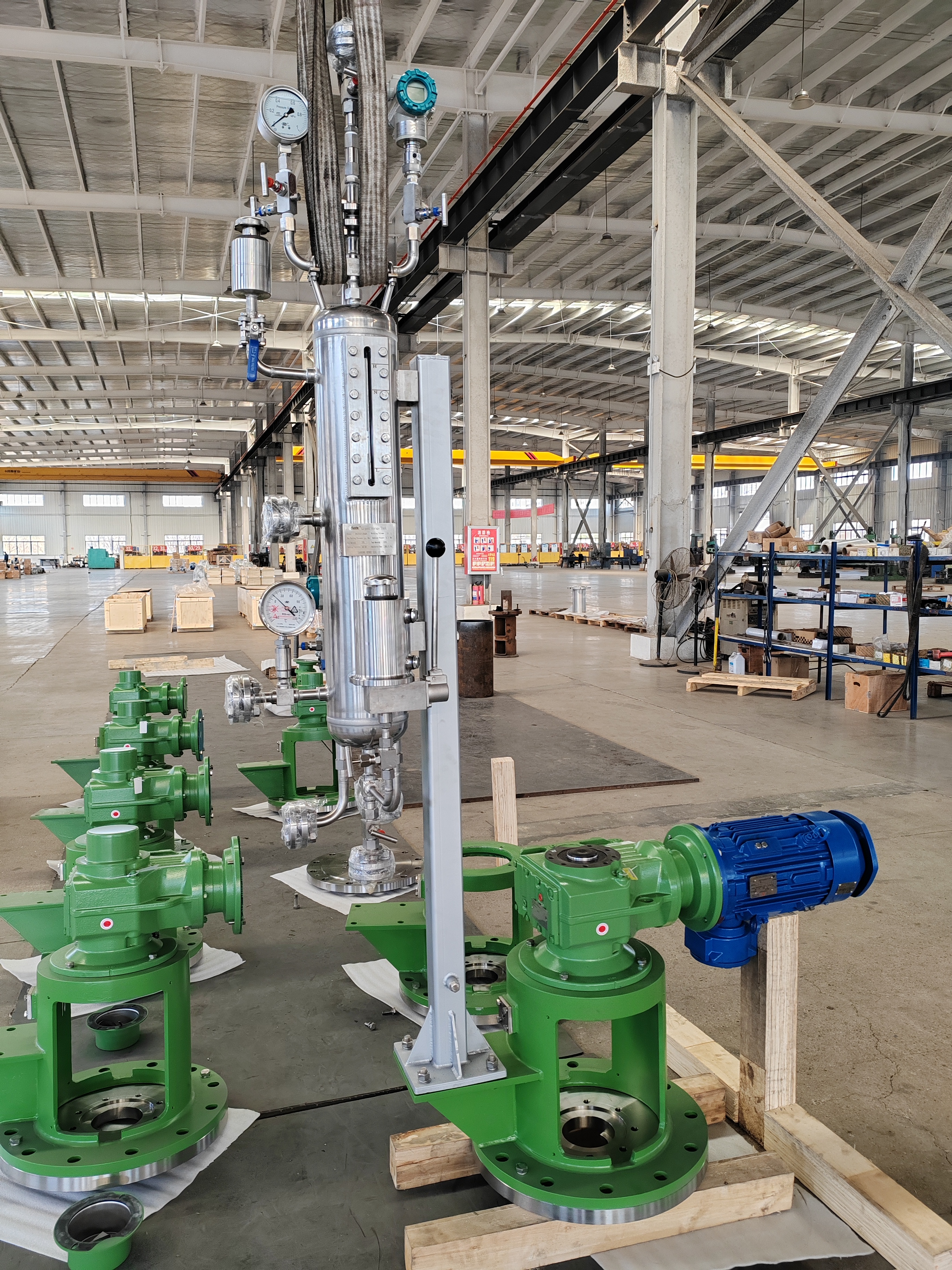

A tecnologia de vedação protege seu produto e seu pessoal. As vedações labiais padrão lidam facilmente com tarefas de mistura atmosférica de baixo risco. Os selos mecânicos contêm tanques pressurizados ou com classificação de vácuo com segurança. Os acionamentos magnéticos eliminam totalmente a penetração do eixo. Isto fornece a garantia definitiva de vazamento zero exigida pelas rigorosas salas limpas farmacêuticas.
As classes dos materiais determinam sua resistência química a longo prazo. A maioria das aplicações industriais é padronizada em aço inoxidável 316L. Ambientes altamente corrosivos frequentemente exigem ligas exóticas como Hastelloy ou titânio. Você também deve especificar valores Ra de acabamento superficial. Superfícies lisas e polidas evitam a adesão bacteriana e simplificam os ciclos de limpeza.
Ambientes químicos voláteis apresentam graves riscos de segurança. Você deve utilizar motores à prova de explosão e fiação especializada. As certificações ATEX ou NEC são linhas de base não negociáveis para essas aplicações. O fornecimento em conformidade de misturadores agitadores químicos industriais protege suas instalações contra ignições catastróficas de vapor.
Navegar no mercado de equipamentos requer uma abordagem estratégica. Você deve separar os verdadeiros parceiros de engenharia consultiva dos vendedores de catálogos genéricos. Um parceiro de engenharia protege seu processo. Um vendedor de catálogo apenas envia uma caixa.
A avaliação de potenciais parceiros torna-se simples quando você monitora seu comportamento de engenharia. Observe atentamente esses indicadores específicos.
Sua próxima etapa envolve a compilação de uma Solicitação de Cotação (RFQ) padronizada. Você deve incluir propriedades precisas do fluido, desenhos dimensionais do tanque e tempos de mistura desejados. Envie este pacote completo para um fornecedor de agitadores verificado . Essa abordagem padronizada permite comparar diferentes fornecedores estritamente iguais. Expõe imediatamente lacunas técnicas em propostas mal concebidas.
Escolher o agitador certo é fundamentalmente um exercício de equilíbrio. Você deve equilibrar a dinâmica complexa dos fluidos com a integridade mecânica rígida. Os padrões de viscosidade e fluxo determinam a geometria inicial. Os limites de torque e a deflexão do eixo determinam a construção mecânica final.
Você nunca deve especificar demais a potência simplesmente para compensar um projeto de impulsor mal escolhido. A força bruta raramente resolve problemas de mixagem. Geralmente cria danos por cisalhamento e calor excessivo. Em vez disso, conte com geometrias otimizadas e dados reológicos precisos.
Aja hoje mesmo auditando seus processos de mixagem atuais. Documente os tempos exatos dos lotes e as métricas de uniformidade. Reúna dados atualizados e precisos sobre a viscosidade do fluido diretamente do seu laboratório. Por fim, consulte uma equipe de engenharia especializada para verificar o próximo tamanho de equipamento personalizado. Um misturador de tamanho científico garante qualidade consistente do produto e operação diária confiável.
R: Uma turbina de pás inclinadas produz cisalhamento mais alto e um padrão de fluxo misto. Funciona bem para misturas de média viscosidade. Um hidrofólio produz fluxo axial estritamente descendente altamente eficiente com cisalhamento muito baixo. Os hidrofólios fornecem a mesma capacidade de bombeamento que uma lâmina inclinada, mas usam significativamente menos energia.
R: Os engenheiros usam regras de escalabilidade específicas com base no objetivo do processo. Mantemos a velocidade constante da ponta para aplicações sensíveis ao cisalhamento. Mantemos o torque constante por unidade de volume para tarefas difíceis de mistura. Preservar a semelhança geométrica entre o béquer do laboratório e o recipiente de produção continua sendo crucial.
R: A vibração do eixo geralmente indica operação muito próxima da frequência de velocidade crítica. Também pode resultar de eixos tortos, impulsores desequilibrados ou funcionamento do equipamento enquanto o nível do fluido atravessa as pás do impulsor durante as fases de enchimento ou drenagem.
R: Geralmente você precisa de defletores para misturadores montados no centro em tanques cilíndricos para evitar turbulência. No entanto, existem exceções. Normalmente você omite os defletores ao misturar fluidos de viscosidade ultra-alta. Tanques quadrados ou retangulares também atuam como defletores naturais, eliminando a necessidade de modificações nas paredes internas.
