Especificar uma bomba de processo químico acarreta riscos incrivelmente elevados para qualquer instalação industrial. A subespecificação do seu equipamento geralmente leva a falhas catastróficas do selo mecânico, vazamentos de fluidos perigosos e graves violações de segurança. Por outro lado, a especificação excessiva inflaciona desnecessariamente suas despesas de capital iniciais, sobrecarregando os orçamentos dos projetos sem entregar um valor proporcional. As bombas industriais padrão geralmente adotam projetos básicos e econômicos. Eles consistentemente ficam aquém dos rigorosos mandatos de segurança, contenção e confiabilidade exigidos para processamento de produtos químicos voláteis, tóxicos ou de alta temperatura. Ao manusear esses fluidos perigosos, você precisa de estratégias de contenção robustas e durabilidade garantida a longo prazo.
Este guia fornece uma estrutura estritamente comercial e técnica para equipes de engenharia e compras. Ajudaremos você a avaliar e selecionar equipamentos com base em critérios industriais comprovados para serviços pesados. Você aprenderá como combinar classes metalúrgicas precisas, avaliar configurações estruturais de bombas e validar a documentação essencial do fornecedor. Em última análise, esta abordagem garante que você selecione o equipamento ideal para ambientes operacionais extremos, protegendo tanto o pessoal da sua fábrica quanto o seu orçamento.
Segurança acima do custo inicial: A conformidade com a API 610 garante uma vida útil mínima de projeto de 20 anos e 3 anos de serviço ininterrupto, reduzindo enormemente o custo total de propriedade (TCO) em ambientes químicos perigosos.
A seleção do material é crítica: A correspondência das classes de materiais API (por exemplo, A-8, D-1) com a corrosividade química e temperaturas operacionais específicas é o principal fator para a longevidade da bomba.
A configuração determina o tamanho e a escala: A escolha entre os projetos OH (suspenso) e BB (entre rolamentos) determina os limites de pressão, a complexidade de manutenção e os custos de instalação.
A validação do fornecedor é importante: uma verdadeira bomba API 610 requer documentação rigorosa do fornecedor, incluindo curvas de desempenho certificadas, testes de vibração e conformidade com o selo API 682.
Toda equipe de compras e engenharia enfrenta um dilema comum durante a fase de projeto. Você deve justificar rigorosamente o gasto inicial mais alto de uma unidade compatível com API em relação a um modelo ANSI B73.1. As bombas padrão ISO e ANSI funcionam excepcionalmente bem para fluidos benignos, como água ou solventes suaves. No entanto, eles não possuem a espessura de revestimento resistente, os alojamentos de rolamento robustos e as arquiteturas de vedação avançadas necessárias para condições de serviço severas. Você precisa de uma estrutura clara e objetiva para tomar esta decisão crítica.
Vamos definir o limite do perfil de risco operacional. Você deve definitivamente exigir uma unidade compatível com API ao encontrar riscos industriais específicos. Considere estes gatilhos principais para atualizar suas especificações:
Manusear fluidos altamente inflamáveis, tóxicos, explosivos ou letais onde o vazamento é inaceitável.
As temperaturas do processo operacional excedem rotineiramente 300°F (150°C), o que causa deformação nas carcaças padrão.
Pressões do sistema que exigem carcaças excepcionalmente espessas e resistentes, com tolerâncias à corrosão integradas.
Aplicações que exigem uma vida útil mínima do rolamento L10h de 25.000 horas para evitar travamentos mecânicos repentinos.
Devemos estabelecer uma base de padronização firme. A indústria petroquímica reconhece universalmente as especificações API como o padrão inegociável para aplicações pesadas. A comunidade internacional adotou esta estrutura de forma idêntica à ISO 13709. Você simplesmente não pode comprometer esses padrões quando a contenção de fluidos e a confiabilidade operacional definem seus critérios críticos de sucesso. A padronização com base nesta especificação rigorosa protege o pessoal da sua fábrica e evita incidentes ambientais catastróficos. Se o seu processo envolver meios agressivos, uma padrão de nível comercial bomba de processo químico simplesmente não sobreviverá à tensão contínua.
Avaliar vários fornecedores requer um mergulho profundo na mecânica técnica. Você deve compreender completamente as especificações da bomba centrífuga API 610 para fazer comparações informadas e seguras. Vamos examinar os fatores mecânicos mais críticos que você deve avaliar.
A pressão máxima de trabalho permitida (MAWP) determina estritamente os requisitos do seu revestimento. Você deve avaliar cuidadosamente esta classificação em relação ao projeto específico do sistema e às configurações da válvula de alívio. Processos químicos de alta temperatura causam expansão térmica significativa em componentes metálicos. Os invólucros padrão montados nos pés deformam e torcem sob essas condições. A norma exige especificamente carcaças suportadas na linha central para aplicações de alta temperatura. Este design inteligente gerencia o crescimento térmico de forma simétrica. Evita desalinhamentos severos do eixo entre a bomba e o motor elétrico, mantendo o bom funcionamento do equipamento. Sempre verifique se o invólucro escolhido inclui a tolerância à corrosão obrigatória de 3 mm (0,125 pol.).
A correspondência dos fluidos de processo com os códigos de materiais corretos é absolutamente essencial. A especificação define classes metalúrgicas específicas para padronizar e simplificar esse processo complexo. Você não pode adivinhar ao lidar com produtos químicos altamente corrosivos. A seleção adequada do material evita a degradação prematura do revestimento e rupturas catastróficas repentinas.
Tabela 1: Classes de materiais API 610 comuns
Código de material API | Tipo de material primário | Aplicação Típica de Processo Químico |
|---|---|---|
Série S (S-1 a S-6) | Aço Carbono / Ferro Fundido | Hidrocarbonetos não corrosivos, água de resfriamento, transferência benigna. |
Série C (C-6) | 12% de aço inoxidável cromado | Fluidos levemente corrosivos, hidrocarbonetos de alta temperatura. |
Série A (A-8) | Aço Inoxidável Austenítico (316L) | Produtos químicos corrosivos, ácidos orgânicos, água ácida. |
Série D (D-1, D-2) | Duplex/Super Duplex Inox | Meios altamente corrosivos, ricos em cloretos, soluções salinas severas. |
A vibração excessiva destrói rapidamente os selos mecânicos sensíveis. As normas impõem limites de vibração extremamente rigorosos em todos os equipamentos rotativos. Os fabricantes devem utilizar projetos de eixos pesados e rígidos para cumprir. Um eixo mais grosso e mais curto minimiza a deflexão radial durante a operação. As diretrizes normalmente restringem a deflexão do eixo na face da vedação primária a menos de 0,05 mm (0,002 polegadas). Menos deflexão significa que as faces do selo mecânico permanecem perfeitamente alinhadas, prolongando drasticamente a vida útil do selo. Você deve sempre solicitar relatórios de testes de vibração certificados. Um erro comum é ignorar a dinâmica do rotor durante a fase inicial de avaliação técnica.
A tensão térmica dos tubos representa uma enorme ameaça mecânica aos equipamentos rotativos. Diferentes fabricantes lidam com cargas de bicos externos de maneira bastante diferente. Os rigorosos padrões exigem equipamentos que suportem cargas pesadas de bicos sem distorcer a carcaça ou desalinhar o acoplamento do motor. Você deve revisar atentamente as tabelas de carga permitida dos bicos fornecidas por cada fornecedor. Placas de base robustas e fortemente reforçadas e bocais de sucção de paredes espessas separam os designs premium dos médios.
Você deve selecionar a classificação estrutural correta para sua operação específica. Podemos dividi-los amplamente em três categorias principais de soluções. Cada categoria atende a um ajuste operacional distinto dentro de uma instalação química moderna.
Configurações salientes (OH): Mais adequadas para transferências químicas padrão de estágio único.
Configurações entre rolamentos (BB): projetadas para demandas extremas de alta pressão e vários estágios.
Configurações suspensas verticalmente (VS): projetadas especificamente para espaços confinados e recuperação de poços profundos.
A categoria OH representa o verdadeiro carro-chefe da indústria química. Modelos como o OH2 (horizontal) e o OH3 (vertical em linha) adaptam-se perfeitamente às aplicações padrão de transferência de produtos químicos para serviços pesados. Eles apresentam um design back-pull conveniente. Isso torna a manutenção de rotina incrivelmente fácil. Seus técnicos de manutenção podem remover todo o elemento rotativo sem perturbar a tubulação principal do processo ou a carcaça do motor. No entanto, você deve reconhecer suas limitações inerentes. Os projetos suspensos eventualmente enfrentam limites severos de fluxo e pressão. A massa suspensa torna-se mecanicamente instável em capacidades ou pressões excepcionalmente altas.
Quando as condições do seu processo excederem os limites OH, você deverá passar para as configurações BB. Modelos que variam de BB1 a BB5 oferecem enorme rigidez estrutural. Posicionamos esses modelos como a solução definitiva para tarefas de alto fluxo e alta pressão. Eles lidam com aplicações de processos químicos complexos e de vários estágios sem esforço. O rotor recebe suporte robusto de rolamento em ambas as extremidades. Isto praticamente elimina a deflexão do eixo, mesmo sob cargas extremas. Você deve pesar cuidadosamente essa rigidez estrutural em relação às desvantagens práticas. Eles acarretam um custo inicial significativamente mais alto e exigem uma área de instalação muito maior.
Às vezes, a geometria da planta determina suas escolhas mecânicas. Enquadramos as configurações VS como a escolha ideal para espaços confinados. Modelos como VS4 (eixo de linha) e VS6 (revestimento duplo) são excelentes em operações perigosas de recuperação de poços. Eles também resolvem de forma criativa problemas de baixo NPSHa (Cabeça de Sucção Positiva Líquida disponível). Quando você tem uma altura de sucção mínima disponível, muitas vezes você precisa de bombas de barril de corpo duplo. O design do barril VS6 abaixa o impulsor de sucção do primeiro estágio para o subsolo. Isto aumenta artificialmente a cabeça de sucção disponível, evitando totalmente a cavitação destrutiva.
As fábricas de produtos químicos modernas apresentam realidades incrivelmente duras. Você deve projetar seus sistemas para sobreviver a esses extremos ambientais e fluidos.
Os cálculos da altura líquida de sucção positiva (NPSH) confundem muitos compradores de compras. Você deve avaliar criticamente o valor NPSH3 do fornecedor. Esta métrica específica representa o ponto exato onde ocorre uma queda de 3% na altura manométrica devido à cavitação precoce. Compare esta métrica estritamente com o NPSHa real do seu sistema. Alertamos veementemente contra a aceitação de suposições agressivas ou otimistas sobre margens de fornecedores. Margens insuficientes levam diretamente à cavitação. A cavitação no manuseio de produtos químicos voláteis causa corrosão rápida do metal e vibração catastrófica. Sempre exija um buffer de segurança generoso entre a cabeça de sucção disponível e a necessária.

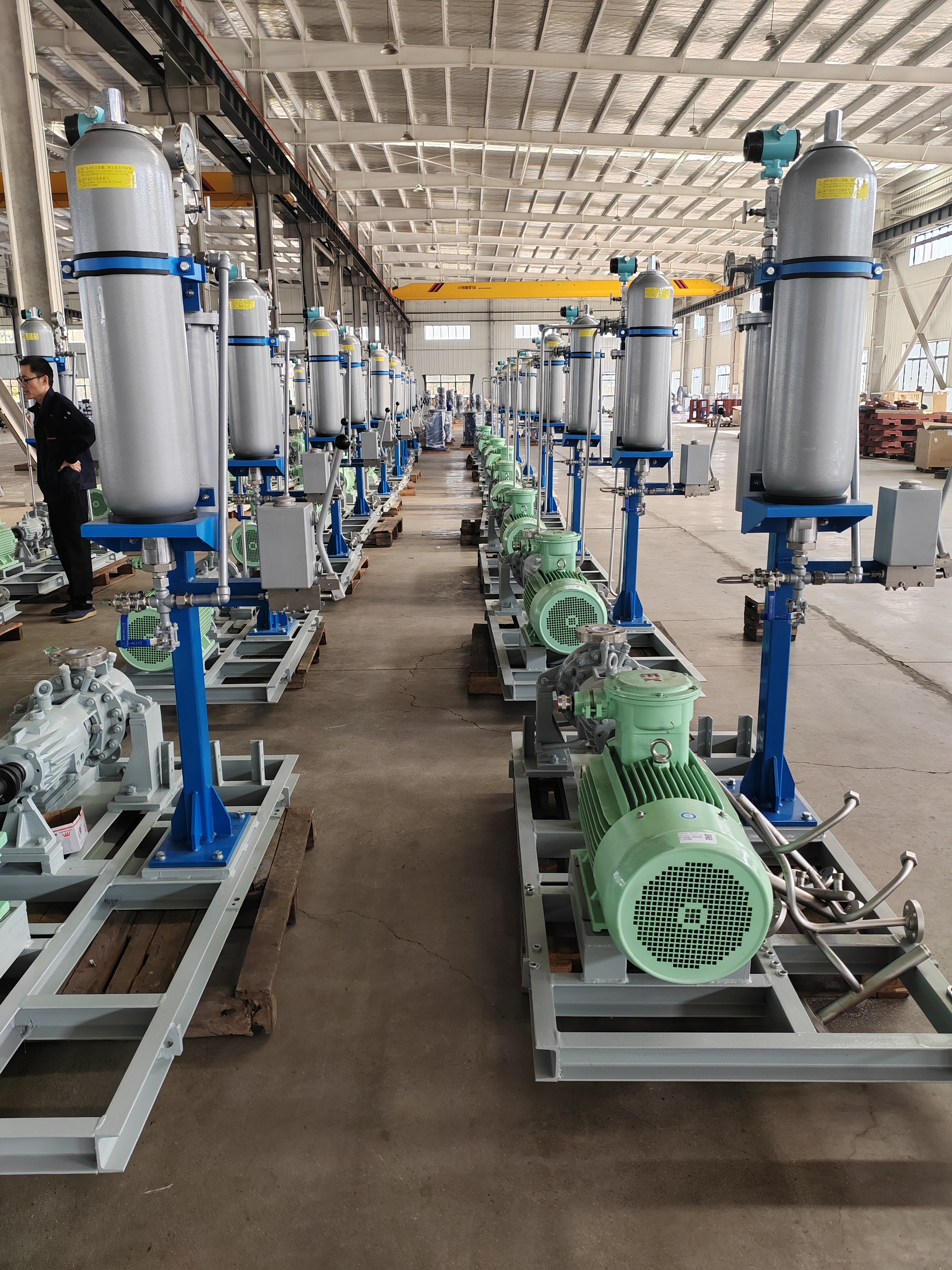

Uma bomba API 610 é tão confiável quanto seu selo mecânico. Você não pode tratar as arquiteturas de vedação como algo secundário. Recomendamos avaliar a integração dos sistemas de suporte de vedação API 682 no início da fase de projeto. Fluidos agressivos, abrasivos ou altamente corrosivos destroem facilmente as vedações simples básicas em questão de dias. Planos de descarga complexos (como Plano 53B ou Plano 54) controlam o ambiente hostil imediatamente ao redor das faces da vedação. Eles gerenciam o calor com eficiência, removem partículas abrasivas e fornecem fluidos de barreira pressurizados para evitar o funcionamento a seco. Sempre verifique se a caixa do rolamento escolhida acomoda facilmente configurações de vedação dupla pressurizada para serviços pesados.
Sua localização geográfica física determina vários requisitos secundários de design. Instalações em climas regionais rigorosos exigem um exame minucioso extra de engenharia. O calor extremo do deserto requer carcaças de motor atualizadas e lubrificantes sintéticos especializados. A salinidade costeira exige resistência à corrosão da placa de base para serviços severos. Você também precisa verificar a disponibilidade de água de resfriamento para mancais com camisa. Uma prática recomendada sólida envolve a especificação de revestimentos epóxi de qualidade marítima para qualquer instalação costeira ou offshore. Não negligencie esses fatores ambientais durante a aquisição.
As compras industriais pesadas envolvem muito mais do que emitir um simples pedido de compra. Você enfrentará riscos ocultos de implementação operacional se não exigir testes e validação adequados.
Práticas de aquisição inadequadas acarretam imensos custos ocultos. O maior erro envolve pular os testes de aceitação de fábrica (FAT) para economizar algumas semanas no cronograma de entrega. Você nunca deve aceitar equipamentos rotativos críticos sem uma rigorosa validação de fábrica. Ignorar o FAT transfere todos os riscos de desempenho diretamente do fornecedor para suas instalações. Descobrir uma falha no desempenho hidráulico ou vibração excessiva durante o comissionamento no local desperdiça imenso tempo e recursos.
Você deve solicitar agressivamente entregas específicas e não negociáveis de seus fornecedores. Deixe esses requisitos técnicos explicitamente claros em seu documento inicial de RFQ.
Relatórios de testes hidrostáticos certificados (pressurizando o revestimento a 1,5 vezes o MAWP) para comprovar a integridade absoluta do revestimento.
Curvas de desempenho abrangentes e multiponto detalhando altura manométrica, fluxo, eficiência e consumo de energia.
Teste preciso da curva NPSHr (Cabeça de Sucção Positiva Líquida necessária) verificado na bancada de teste.
Desenhos dimensionais certificados para garantir perfeito alinhamento da tubulação e rejuntamento da placa de base.
Mude seu foco de engenharia apenas para o preço de compra inicial. Você deve avaliar ativamente o ciclo de vida operacional esperado de 20 anos. Observe atentamente o tempo médio entre falhas (MTBF) previsto. Uma unidade mais barata e não compatível que falha a cada dois anos custa muito mais à sua fábrica em termos de paradas não planejadas e perda de produção. Você também deve calcular o consumo de energia elétrica a longo prazo com base nas curvas de eficiência garantidas. Por fim, avalie rigorosamente a disponibilidade de peças de reposição. Garantir acesso rápido e local a impulsores, anéis de desgaste e rolamentos de reposição mantém sua operação funcionando perfeitamente ao longo das décadas.
A seleção do equipamento rotativo correto requer uma abordagem técnica altamente disciplinada. Você deve ir muito além dos folhetos básicos de marketing e das declarações de vendas.
Recomendamos restringir fornecedores potenciais com base inteiramente em seus históricos demonstráveis. Não se contente com uma experiência ampla e geral em petróleo e gás. Exija provas concretas de sucesso em suas aplicações químicas específicas. Solicite estudos de caso de engenharia detalhados envolvendo fluidos desafiadores, como água ácida, ácido sulfúrico altamente concentrado ou o meio de processo exato. Fornecedores com experiência profundamente comprovada em seu nicho químico específico fornecem suporte de engenharia muito melhor e mais seguro.
Tome medidas decisivas antes de entrar em contato com fornecedores. Encorajamos vivamente as equipas de compras a finalizarem primeiro as suas fichas de dados de processos internos. Documente as propriedades exatas do fluido, as temperaturas operacionais precisas, as pressões máximas de alívio e as taxas de fluxo necessárias. Iniciar RFQs com dados completos e verificados garante comparações verdadeiras entre fornecedores. Essa abordagem estratégica evita que os fornecedores cotem equipamentos incompatíveis e subdimensionados, o que acaba economizando semanas de esclarecimentos técnicos frustrantes.
R: As principais diferenças estão na vida útil do projeto, na espessura da carcaça e na robustez do rolamento. Os modelos API exigem uma vida útil de projeto de 20 anos e carcaças resistentes para conter com segurança altas pressões e fluidos voláteis. Eles apresentam suportes de linha central para lidar com expansões térmicas severas. Os modelos ANSI são geralmente montados nos pés, possuem carcaças mais finas e são mais adequados para aplicações industriais gerais menos extremas.
R: Sim, eles geralmente são intercambiáveis. A organização internacional de padronização adotou de forma idêntica as especificações API da ISO 13709. Embora os requisitos técnicos se espelhem completamente, as equipes de compras regionais podem favorecer uma terminologia em detrimento de outra com base na localização geográfica e nas preferências de engenharia local.
R: A norma impõe estritamente uma vida útil total mínima de 20 anos. Além disso, exige pelo menos 3 anos de operação contínua e ininterrupta, sem exigir desligamento. Este requisito garante confiabilidade excepcional e minimiza intervalos de manutenção dispendiosos em ambientes perigosos de processamento de produtos químicos.
R: Embora seja altamente recomendado, não é universalmente obrigatório para todas as aplicações. Os códigos de segurança da planta geralmente determinam os selos API 682 para ambientes perigosos. No entanto, a necessidade estrita depende inteiramente da toxicidade específica, inflamabilidade e temperatura do produto químico que está sendo bombeado. Fluidos menos agressivos podem permitir configurações de vedação padrão com segurança.
