A seleção do equipamento de mistura errado leva a lotes estratificados e desperdício de materiais. Você corre o risco de consumir energia excessiva e enfrentar falhas mecânicas prematuras no futuro. Os desafios operacionais permanecem incrivelmente altos para os processos de mistura industrial atualmente. O agitador de entrada superior é o padrão comprovado da indústria. Ele lida com eficiência com a grande maioria dos processos complexos de mistura líquido-líquido e sólido-líquido. Os engenheiros da fábrica confiam neste equipamento para obter resultados consistentes e escaláveis em ambientes químicos altamente exigentes. Este artigo fornece uma estrutura rigorosa e focada em engenharia para seu próximo projeto. Você aprenderá como avaliar se este sistema se adapta perfeitamente à geometria específica do seu vaso. Também exploraremos como a viscosidade do fluido e as metas distintas do processo determinam a escolha final do equipamento.
Os agitadores de entrada superior oferecem versatilidade superior para padrões de fluxo complexos, mas requerem suporte estrutural no telhado e espaço suficiente acima da cabeça.
A escolha entre entrada superior e montagem alternativa depende muito da viscosidade do fluido, do volume do tanque e do risco de deflexão do eixo em velocidades críticas.
A avaliação de um agitador montado na parte superior requer o equilíbrio do projeto do impulsor, do torque do motor e do defletor do recipiente para eliminar zonas mortas sem projetar demais o consumo de energia.
Tanques de alto cisalhamento, alta viscosidade ou excepcionalmente profundos geralmente necessitam de soluções alternativas (por exemplo, entrada lateral ou entrada inferior) devido aos limites de incrustação mecânica.

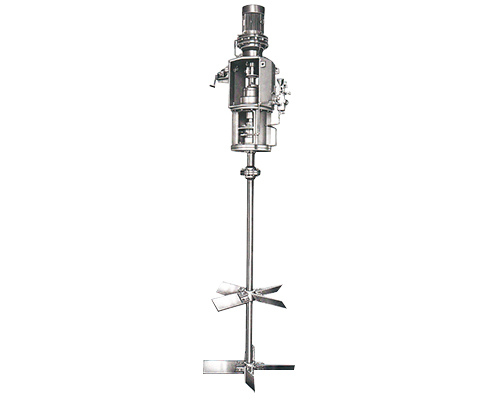

Definimos este equipamento de forma simples. Consiste em um conjunto de motor e caixa de engrenagens montado centralmente ou excentricamente. Esta unidade de acionamento alimenta um eixo vertical que se estende para baixo em um tanque. Vários impulsores são anexados a este eixo para misturar o conteúdo.

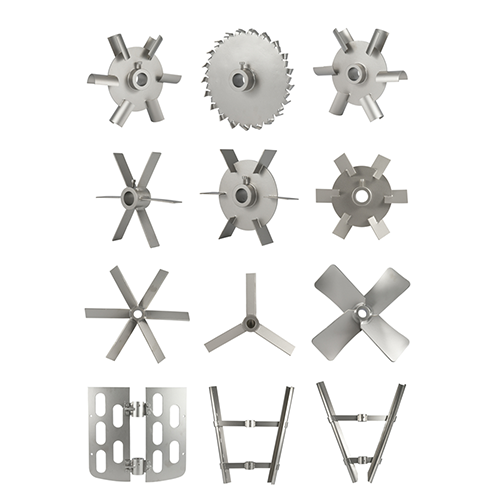

A dinâmica do fluxo determina o desempenho do seu processo. O equipamento cria padrões de fluxo distintos com base na seleção específica do impulsor. Os impulsores de fluxo axial empurram o fluido para baixo, em direção ao fundo do tanque. O fluido então sobe pelas paredes do vaso. Usamos esse padrão principalmente para suspensão sólida e mistura rápida. Os impulsores de fluxo radial empurram o fluido para fora em direção às paredes do tanque. Eles se destacam na dispersão de gases e em aplicações de cisalhamento intenso.
Os engenheiros geralmente especificam um agitador montado na parte superior para ambientes fechados e pressurizados. A orientação vertical permite que as vedações permaneçam no espaço de vapor. Este posicionamento reduz o contato direto entre a face do selo e o produto líquido. Minimiza o desgaste e prolonga significativamente a vida útil da vedação.
A montagem de cima para baixo oferece adaptabilidade incomparável para operações dinâmicas. Você pode instalar vários níveis de impulsores ao longo de um único eixo vertical. Esta configuração lida perfeitamente com a alteração dos níveis de lote. À medida que você diminui o volume do tanque, os impulsores inferiores continuam misturando sem arejar o produto.
Os engenheiros frequentemente debatem orientações de montagem para armazenamento de grandes volumes. Você precisa de uma comparação direta e nua e crua para fazer a escolha certa. Cada configuração atende a realidades operacionais muito distintas.
O volume e a profundidade do tanque influenciam fortemente a sua decisão. Os principais sistemas de entrada se destacam em geometrias padrão. Eles funcionam melhor em tanques com proporção de altura/diâmetro de 1:1 ou 1,5:1. No entanto, a entrada lateral torna-se muito mais econômica em tanques de armazenamento grandes e rasos. O armazenamento de petróleo ou instalações de tratamento de água em grande escala requerem frequentemente unidades de entrada lateral. Nestes tanques enormes, longos eixos verticais tornam-se mecanicamente inviáveis. Eles vibrariam excessivamente e eventualmente se dobrariam sob forças fluidas.
Os limites de viscosidade também separam nitidamente estas duas tecnologias. Os sistemas de entrada superior lidam com um enorme espectro de viscosidades de fluidos. Eles podem misturar líquidos aquosos com a mesma facilidade que pastas espessas. Os misturadores de entrada lateral permanecem estritamente limitados à mistura de baixa viscosidade. Fluidos espessos simplesmente não fluirão adequadamente com um impulso montado na lateral.
Os riscos de manutenção e contaminação favorecem os projetos verticais. As configurações de entrada superior mantêm o selo mecânico acima do nível do líquido. Esta orientação reduz significativamente o risco de vazamentos catastróficos nos tanques. Simplifica a manutenção de rotina em comparação com vedações de entrada lateral. Se uma vedação de entrada lateral falhar, você deverá drenar todo o tanque para consertá-lo.
Tabela 1: Comparação entre o agitador de entrada superior e lateral
Recurso | Configuração de entrada superior | Configuração de entrada lateral |
|---|---|---|
Geometria Ideal do Vaso | 1:1 a 1,5:1 Altura/Diâmetro | Tanques de armazenamento enormes e rasos |
Capacidade de viscosidade | Baixo a moderadamente alto | Viscosidade estritamente baixa |
Localização do selo | Espaço de vapor (acima do líquido) | Submerso no produto |
Impacto na manutenção | Acessível sem drenagem | Requer drenagem completa do tanque |
Especificar o equipamento certo requer uma análise de dados rigorosa. Você não pode adivinhar os parâmetros. Contamos com três pilares principais de avaliação.
Propriedades do Fluido: Você deve avaliar a gravidade específica com precisão. Meça as alterações de viscosidade ao longo de todo o ciclo do lote. Determine requisitos rigorosos para suspensão sólida se houver partículas presentes. Fluidos mais espessos exigem maior torque e caixas de engrenagens estruturalmente robustas.
Geometria e defletor da embarcação: O melhor desempenho de entrada depende estritamente do projeto do tanque. Os dois elementos operam como um único sistema dinâmico. A montagem central em tanques cilíndricos geralmente requer defletores de parede. Os defletores evitam que toda a massa fluida gire em um vórtice. Sem defletores, você obtém uma mistura deficiente e alto estresse mecânico. Por outro lado, às vezes você pode evitar defletores em tanques menores usando uma montagem descentralizada ou em ângulo.
Integridade Mecânica: Os engenheiros devem enfrentar a realidade de eixos longos e pendentes. As forças do fluido empurram lateralmente contra os impulsores giratórios. Você deve dimensionar o eixo para evitar desvio excessivo. Mais importante ainda, o sistema deve operar com segurança abaixo da sua velocidade crítica. Atingir uma velocidade crítica causa vibrações destrutivas. Essas vibrações podem quebrar caixas de engrenagens e entortar eixos.
Tratar seu misturador como um componente isolado é um erro comum. O corpo do tanque e o sistema de agitação compartilham uma sinergia vital. Defletores, formatos de fundo e níveis de líquido determinam o sucesso do processo final.
A instalação adequada exige um planejamento cuidadoso das instalações. Muitos compradores concentram-se exclusivamente na dinâmica dos fluidos. Eles ignoram as realidades físicas da integração de maquinaria pesada numa fábrica existente.
Consideremos primeiro as exigências estruturais. O teto do tanque deve suportar cargas dinâmicas massivas. Não se trata apenas de sustentar o peso estático do motor. O telhado ou ponte estrutural deve resistir ao torque dinâmico gerado durante a mistura pesada. Telhados fracos irão flexionar, causando desalinhamento do eixo e rápida falha do rolamento.
Você também deve planejar restrições estritas de espaço livre. Frequentemente vemos um grande risco de implementação em instalações mais antigas. Muitas vezes as plantas não têm o espaço vertical necessário acima do tanque. Você precisa de ampla altura de teto para instalação do eixo e remoção futura. Se você não tiver espaço livre, poderá precisar de eixos segmentados unidos por acoplamentos rígidos.
As tecnologias de vedação requerem igual atenção. Aqui está uma breve olhada em suas opções:
Vedações labiais: econômicas para contenção simples de poeira e vapor. Eles fornecem resistência mínima à pressão.
Caixas de recheio: Tradicionais e duráveis. Eles exigem ajuste regular e permitem um leve vazamento de vapor por design.
Selos Mecânicos: Essenciais para ambientes perigosos ou pressurizados. Eles oferecem desempenho de vazamento zero.
Como os sistemas verticais são montados acima do fluido, eles oferecem uma vantagem única. Você pode utilizar vedações lubrificadas a gás ou de funcionamento a seco. Essas vedações ficam seguras no espaço de vapor de um agitador de reator . Eles nunca tocam no produto líquido, o que elimina totalmente a contaminação mecânica.
Devemos reconhecer explicitamente as limitações mecânicas. Nenhuma tecnologia de mistura resolve todos os problemas industriais. Saber quando evitar um sistema montado na parte superior evita falhas dispendiosas no processo.
Evite-os para aplicações de viscosidade ultra-alta. Pastas, massas pesadas e adesivos espessos apresentam fluxo laminar. O movimento do fluido permanece altamente localizado próximo à pá do impulsor. Um impulsor central padrão apenas fará um furo no produto. Para esses materiais desafiadores, você precisa de misturadores planetários duplos. Alternativamente, agitadores de âncora ou de fita que raspam as paredes do recipiente têm um desempenho muito melhor.
Tanques excepcionalmente profundos apresentam outro limite rígido. Quando um tanque é excepcionalmente alto, o comprimento do eixo necessário torna-se problemático. O eixo deve ser impraticavelmente espesso para evitar flexão sob cargas de fluidos. Essa espessura aumenta astronomicamente os custos do material. Nessas geometrias extremas, os modelos de entrada inferior ou lateral são mecanicamente mais seguros e muito mais baratos.
Ambientes de limpeza sanitária às vezes determinam projetos alternativos. Certamente existem excelentes modelos de entrada de limpeza no local (CIP). No entanto, aplicações biofarmacêuticas altamente rigorosas exigem risco zero. Qualquer sistema mecânico suspenso apresenta um pequeno risco de gotejamento de lubrificante no lote. Algumas instalações preferem misturadores magnéticos montados na parte inferior para eliminar completamente as ameaças de contaminação de cima para baixo.
Passar da teoria para a aquisição requer dados organizados. Você deve fornecer aos fornecedores parâmetros exatos. Especificações vagas levam a equipamentos caros e superdimensionados.
Comece executando um rigoroso processo de coleta de dados. Reúna as variáveis mínimas que qualquer comprador respeitável deve fornecer. Você precisa de dimensões precisas do tanque, incluindo o formato do prato inferior. Registre a viscosidade e densidade do fluido em várias temperaturas. Observe a temperatura operacional máxima e a pressão interna do recipiente. Por fim, defina a taxa de rotatividade ou o tempo de mistura desejado.
Recomendamos fortemente a solicitação de modelagem de Dinâmica de Fluidos Computacional (CFD). Fornecedores respeitáveis oferecem isso para processos de alto risco ou personalizados. O CFD simula como o fluido se moverá dentro do seu tanque específico. Ajuda a validar padrões de fluxo antes de assinar um pedido de compra. Isso prova visualmente que os defletores e o espaçamento do impulsor eliminarão realmente as zonas mortas.
Trabalhe em estreita colaboração com engenheiros de aplicação durante esta fase. Desafie-os a explicar as seleções do impulsor. Pergunte como eles calcularam a velocidade crítica do eixo. Um fornecedor confiável fornecerá cálculos de engenharia transparentes para respaldar sua cotação.
Um agitador de entrada superior continua sendo a solução mais versátil para mistura industrial em geral. Ele lida com uma vasta gama de viscosidades de fluidos e padrões de fluxo complexos. No entanto, você deve garantir que o projeto mecânico respeite as limitações estritas do comprimento do eixo. A geometria do seu vaso e o defletor interno devem suportar perfeitamente a dinâmica de fluidos pretendida.
Tome medidas hoje para passar da avaliação à especificação rigorosa. Baixe um questionário de dimensionamento abrangente de um fabricante confiável. Entre em contato com um engenheiro de aplicação para discutir a reologia do seu fluido. Revise atentamente as fichas de especificações técnicas para garantir que o equipamento corresponda exatamente aos seus objetivos de processo.
R: Uma faixa realista e conservadora é de 50.000 a 100.000 cps. Este limite depende muito do tipo de impulsor escolhido e do torque disponível do motor. Além desse limite, geralmente é necessário raspagem especializada, projetos de ancoragem ou misturadores planetários duplos para lidar com o fluxo laminar localizado.
R: A montagem central em tanques cilíndricos requer absolutamente defletores. Eles impedem que toda a massa fluida gire como um corpo sólido, o que causa vórtices. No entanto, se você usar uma posição de montagem deslocada ou angular em volumes menores, muitas vezes poderá eliminar totalmente a necessidade de defletores de parede.
R: Os engenheiros evitam oscilações aumentando o diâmetro do eixo. Freqüentemente usamos eixos de tubos ocos para maximizar a relação rigidez/peso. Outra opção envolve a utilização de rolamentos estáveis (rolamentos de retenção no fundo) ancorados no fundo do tanque. No entanto, os rolamentos submersos apresentam desvantagens notáveis em termos de manutenção e limpeza.
R: Sim, eles são altamente adequados para esses ambientes. Os fabricantes os integram com vedações mecânicas especializadas, como vedações duplas de funcionamento a seco ou lubrificadas a gás. Esses sistemas de vedação mantêm vácuos profundos com segurança ou lidam com altas pressões internas dentro de um reator químico.
