Os sistemas de fluido térmico operam sob condições extremas. Eles suportam temperaturas escaldantes e apresentam riscos de incêndio significativos para suas instalações. A falha de um único componente geralmente causa paradas catastróficas da planta e graves riscos à segurança. Devemos selecionar cuidadosamente os equipamentos para mitigar esses riscos. O processo de engenharia exige equilibrar a segurança das instalações com a confiabilidade operacional contínua. Você não pode se dar ao luxo de adivinhar ao manusear óleos quentes voláteis. Exploraremos os parâmetros críticos de engenharia necessários para sua aplicação específica. Você aprenderá como combinar a viscosidade do fluido com a resistência do sistema. Examinaremos várias configurações de vedação e seus limites de temperatura. Por fim, você descobrirá como avaliar as estruturas de conformidade e finalizar sua lista de compras. O planejamento adequado evita falhas inesperadas e mantém seus processos térmicos funcionando perfeitamente.
Compreender a curva de resistência do seu sistema é o primeiro passo crítico. Os engenheiros devem mapear o desempenho da bomba de acordo com a queda de pressão exata de toda a rede de tubulação. Esta rede inclui trocadores de calor, válvulas de controle e tubulações longas. Cada cotovelo e encaixe adicionam fricção. Devemos calcular esta resistência cumulativa com precisão. Se você subestimar a queda de pressão, a bomba terá um desempenho inferior. Se você superestimar, você desperdiça energia. A seleção adequada da bomba de óleo térmico requer traçar esta curva de resistência em relação à curva de desempenho da bomba para encontrar o ponto de funcionamento ideal.
A variação da viscosidade cria um desafio único em sistemas de óleo térmico. À temperatura ambiente, os fluidos térmicos são espessos e altamente viscosos. Eles resistem totalmente ao fluxo. Durante uma partida a frio, a bomba deve empurrar esse fluido pesado através dos tubos. Isso requer um grande esforço mecânico. Você deve dimensionar o motor para lidar com essa viscosidade de partida a frio para evitar sobrecarga elétrica. No entanto, quando o sistema atinge a temperatura máxima, o óleo torna-se fino. A viscosidade operacional é muito menor. A eficiência da bomba melhora dramaticamente. Você deve equilibrar o grande requisito do motor para partida com o projeto hidráulico de alta eficiência necessário para operação contínua.
Você também deve dominar a relação entre a altura manométrica líquida positiva de sucção disponível (NPSHa) e a altura manométrica líquida positiva de sucção necessária (NPSHr). Este cálculo evita a cavitação. A cavitação ocorre quando a pressão do fluido cai abaixo da pressão de vapor. Os fluidos térmicos voláteis fervem facilmente em altas temperaturas. Se ferverem dentro do olho do impulsor, formam-se bolhas de vapor. Essas bolhas colapsam violentamente contra as superfícies metálicas. Isto destrói o impulsor rapidamente. Para evitar isso, seu sistema deve fornecer um NPSHa que exceda estritamente o NPSHr da bomba. Os sistemas de circuito fechado requerem um gerenciamento cuidadoso da pressão estática para manter essa margem de segurança.
Siga estas etapas essenciais ao definir seus parâmetros hidráulicos:
As altas temperaturas destroem os materiais padrão da bomba. Você deve avaliar cuidadosamente as matrizes de seleção de materiais. O ferro dúctil padrão serve bem para faixas de temperatura mais baixas. Ele lida com o estresse moderado de forma eficaz. No entanto, ambientes que excedam 300°C requerem construção em aço carbono ou aço fundido. Estas ligas mais fortes evitam fraturas catastróficas sob choque térmico. Os fluidos térmicos expandem e contraem rapidamente durante o ciclo do sistema. Materiais frágeis irão rachar sob essas tensões flutuantes. Sempre verifique a compatibilidade metalúrgica com as temperaturas máximas do sistema.
| Tipo de material | Limite máximo de temperatura | Adequação à aplicação |
|---|---|---|
| Ferro Dúctil (Nodular) | Até 300°C (572°F) | Loops térmicos de serviço leve a médio. |
| Aço carbono | Até 400°C (752°F) | Plantas industriais pesadas e petroquímicas. |
| Ligas de aço inoxidável | Acima de 400°C (752°F) | Ambientes corrosivos que exigem alta integridade estrutural. |
As aplicações de alta temperatura exigem estritamente carcaças suportadas pela linha central. As bombas tradicionais usam carcaças montadas em pés. Quando uma caixa montada nos pés aquece, o metal se expande para cima a partir da base. Este crescimento desigual empurra o eixo da bomba para fora do alinhamento. O eixo do motor permanece estacionário. O desalinhamento destrói acoplamentos e rolamentos rapidamente. A montagem na linha central resolve esse problema. Os suportes da bomba ficam exatamente na linha central horizontal do eixo. À medida que o invólucro aquece, a expansão térmica ocorre simetricamente. O eixo permanece perfeitamente alinhado. Este projeto prolonga a vida útil do rolamento e evita falhas mecânicas repentinas.
O gerenciamento da dissipação de calor protege a estrutura do rolamento e as vedações. O fluido dentro da voluta atinge temperaturas extremas. Você deve evitar que esse calor migre pelo poço. Os engenheiros utilizam zonas de resfriamento específicas entre a voluta e a caixa do mancal. Alguns projetos usam aletas resfriadas a ar. Essas aletas aumentam a área de superfície e dependem do ar ambiente para dissipar o calor. Outros sistemas requerem jaquetas de resfriamento a água. A água da planta circula através dessas jaquetas para absorver o calor intenso. Você deve especificar o resfriamento a água quando as temperaturas do ar ambiente forem altas ou ao manusear fluidos acima de 350°C.
A tecnologia de vedação determina seus intervalos de manutenção e margens de segurança. Os selos mecânicos padrão continuam comuns em muitas instalações. Você pode escolher entre selos mecânicos simples e duplos. Uma única vedação utiliza um conjunto de faces rotativas e estacionárias. Uma vedação dupla fornece um backup secundário, muitas vezes utilizando um fluido de barreira entre eles. Você deve compreender uma realidade fundamental: todos os selos mecânicos apresentam micro-vazamento. Uma película microscópica de óleo atravessa as faces da vedação para lubrificação. Este óleo atinge a atmosfera e vaporiza. Você deve avaliar se sua instalação pode tolerar essa liberação contínua e menor de vapor.
As vedações dinâmicas ou de expulsão oferecem uma alternativa para aplicações específicas. Estas vedações utilizam um impulsor secundário atrás do impulsor principal. Quando a bomba gira, este expulsor cria uma zona localizada de baixa pressão. Ele empurra centrifugamente o fluido para longe da saída do eixo. Isso evita vazamentos dinamicamente. Eles funcionam excepcionalmente bem em cenários de execução contínua. No entanto, as vedações dinâmicas têm uma limitação importante. Quando a bomba para, a força centrífuga desaparece. Eles exigem uma vedação estática secundária para evitar vazamentos durante o desligamento. Eles exigem um planejamento operacional cuidadoso.

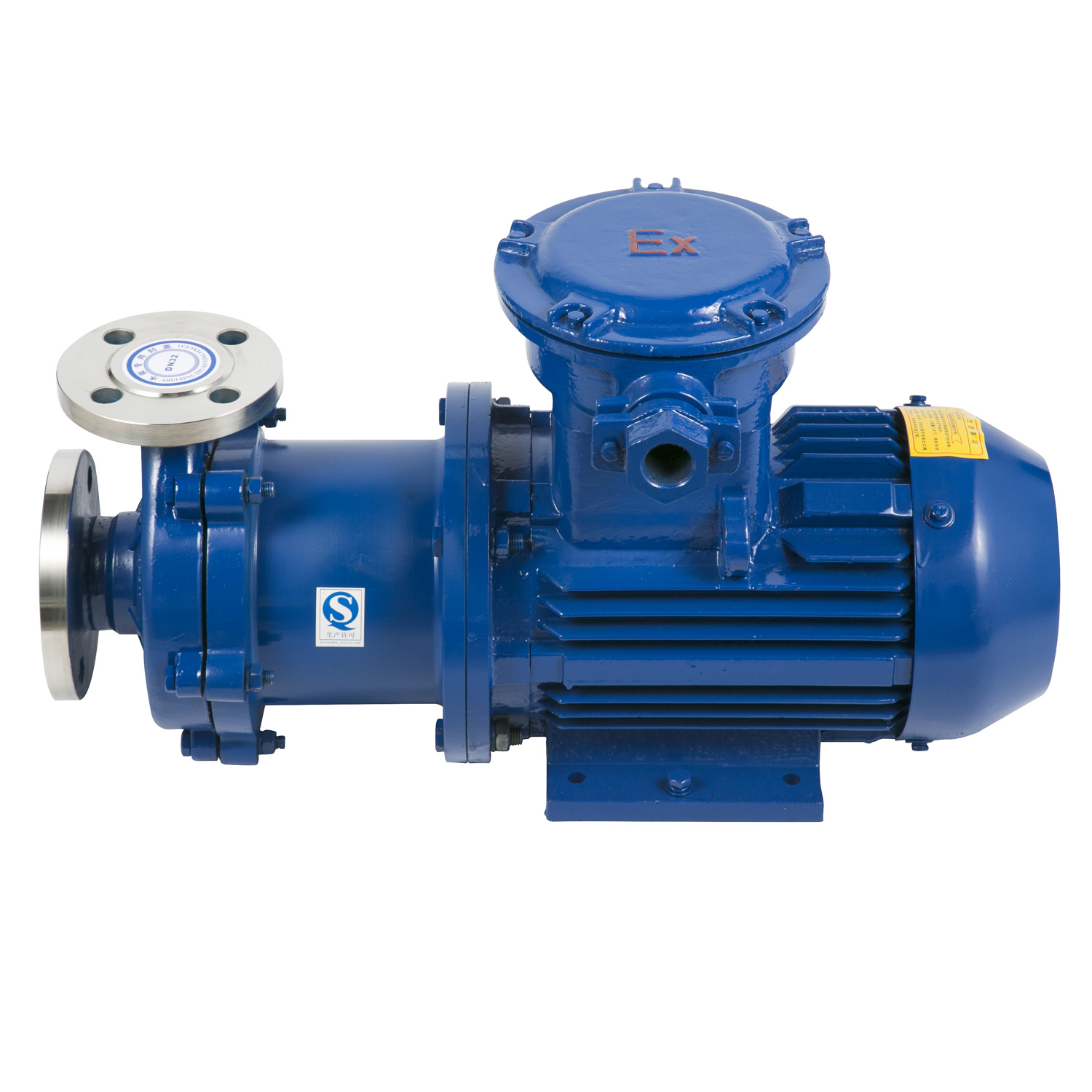

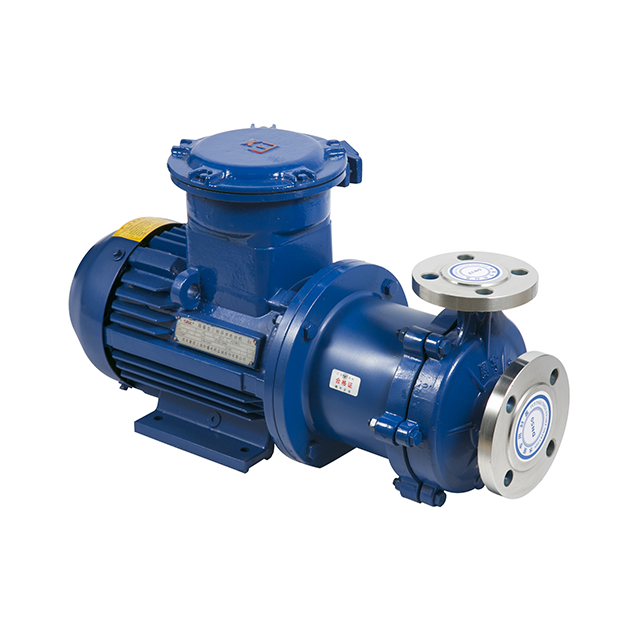

As bombas de acionamento magnético eliminam totalmente as vedações dinâmicas do eixo. Esses projetos sem vedação usam um acoplamento magnético. Um ímã externo conectado ao motor aciona um ímã interno conectado ao impulsor. Uma sólida concha de contenção os separa. Esta configuração oferece vazamento zero absoluto. A seleção eficaz de bombas de óleo térmico geralmente indica unidades de acionamento magnético para óleos térmicos perigosos ou altamente inflamáveis. Eles eliminam completamente as tarefas de substituição do selo mecânico.
Apesar de seus benefícios, as bombas de acionamento magnético apresentam vulnerabilidades específicas. Eles exigem requisitos iniciais de equipamento mais elevados. Eles também enfrentam riscos de falhas catastróficas se forem operados incorretamente. Se a bomba funcionar a seco, os rolamentos internos perdem lubrificação. O calor aumenta rapidamente. Altas temperaturas desmagnetizarão o acoplamento permanentemente. Além disso, se o fluido térmico contiver partículas ferrosas, esses fragmentos de metal irão aderir aos ímãs internos. Esses detritos rompem a camada de contenção ao longo do tempo. Você deve instalar filtros de sucção adequados e monitorar rigorosamente o fluxo do sistema.
Os regulamentos de segurança industrial regem rigorosamente o manuseio do fluido térmico. Você deve aderir às estruturas de avaliação de base estabelecidas. A ISO 2858 descreve dimensões padrão e critérios de desempenho hidráulico. Ele garante intercambialidade entre diferentes fabricantes. Para aplicações petroquímicas mais pesadas, você deve consultar os padrões API 610 ou API 685. Essas estruturas determinam regras rígidas para espessura do revestimento, vida útil do rolamento e cargas do bocal. A conformidade garante que seu equipamento resista a tensões operacionais contínuas.
A segurança e a contenção de incêndios representam as maiores prioridades. Uma de alta qualidade bomba de circulação de óleo térmico exige recursos de segurança robustos. O circuito contínuo opera sob alta pressão. Qualquer vazamento pode atomizar óleo quente no ar. Isto cria um risco imediato de explosão. Você deve especificar materiais resistentes a faíscas para todos os componentes rotativos. As proteções do acoplamento devem envolver completamente o eixo de transmissão. Eles evitam contato acidental e contêm faíscas se o acoplamento falhar. Além disso, você deve instalar sistemas automatizados de detecção de vazamentos próximos à câmara de vedação. Esses sensores acionam desligamentos de emergência antes que um pequeno vazamento se torne um grande incêndio.
O monitoramento de vibração e condição protege a integridade mecânica do circuito. A manutenção preditiva evita avarias catastróficas. Você deve definir requisitos rigorosos para a instalação de sensores de monitoramento de condição. Monte acelerômetros diretamente nas caixas de rolamentos. Eles medem vibrações de alta frequência. O aumento dos níveis de vibração indica lascamento precoce do rolamento ou desalinhamento do eixo. Além disso, instale sensores de temperatura RTD no cárter de óleo do rolamento. Um aumento repentino na temperatura do rolamento sinaliza falha iminente de lubrificação. Conectar esses sensores à sua sala de controle central garante que os operadores possam reagir instantaneamente.
Avaliar suas necessidades iniciais em relação à manutenção do ciclo de vida determina o sucesso a longo prazo. Os gestores de instalações fixam-se frequentemente nos preços de compra iniciais. Você deve olhar além da fatura inicial. Compare a realidade operacional de diferentes designs de vedações. Uma bomba de acionamento magnético exige um orçamento inicial maior para equipamentos. No entanto, os selos mecânicos requerem substituições contínuas. Cada substituição de vedação força o desligamento do sistema. Você deve pesar o preço inicial de um projeto sem vedação em relação às horas de manutenção contínua e ao tempo de inatividade da produção causado por selos mecânicos.
Os prazos de entrega e a fonte influenciam diretamente a sua lista de fornecedores. Construções metalúrgicas personalizadas geralmente requerem meses de fabricação. Você deve avaliar a disponibilidade de peças sobressalentes essenciais antes de finalizar a compra. Se uma vedação falhar, você precisará substituí-la imediatamente. Pergunte aos fornecedores sobre seu estoque local de vedações de cartucho, impulsores de reposição e rolamentos para serviços pesados. Uma bomba mais barata torna-se um problema se as peças sobressalentes exigirem envio para o exterior durante uma interrupção de emergência.
Use uma lógica de seleção estruturada para orientar sua equipe de compras. Siga esta lista de verificação de três etapas ao analisar propostas de fornecedores:
A seleção da bomba ideal requer equilíbrio entre dinâmica de fluidos, temperaturas extremas e confiabilidade mecânica. O equipamento certo se alinha perfeitamente com a tolerância a riscos e as capacidades de manutenção da sua instalação. Você deve gerenciar a expansão térmica por meio de escolhas corretas de materiais e montagem na linha central. Sua escolha de vedação determina sua vulnerabilidade a vazamentos e cronogramas de manutenção de rotina. Negligenciar qualquer um desses parâmetros de engenharia acarreta tempo de inatividade operacional e riscos de segurança.
Tome medidas proativas para proteger seu circuito térmico hoje mesmo. Reúna a curva completa de resistência do sistema e folhas de dados precisas de fluidos. Consulte diretamente um engenheiro de aplicação especializado. Eles realizarão uma avaliação personalizada do dimensionamento da bomba, adaptada aos seus requisitos exatos de ciclo térmico. Priorize a segurança, exija conformidade e construa um sistema resiliente.
R: Um selo mecânico padrão normalmente suporta temperaturas de até 320°C a 350°C, desde que a bomba utilize camisas de resfriamento externas adequadas. Acima de 350°C, o risco de vaporização da face da vedação e falha do elastômero aumenta dramaticamente. Nessas faixas extremas de temperatura, as instalações devem mudar para bombas de acionamento magnético sem vedação para garantir a segurança.
R: Os fluidos térmicos engrossam significativamente em baixas temperaturas. Essa alta viscosidade na partida a frio força a bomba a trabalhar muito mais para empurrar o fluido pesado. O aumento do esforço mecânico consome corrente elétrica excessiva, desligando o motor. Você pode evitar isso instalando inversores de frequência variável para aumentar lentamente a velocidade ou utilizando motores superdimensionados.
R: Depende inteiramente da temperatura do fluido e do projeto específico do acoplamento magnético. Muitos modelos de acionamento magnético de alta temperatura utilizam estruturas fortemente aletadas para dissipar o calor no ar ambiente de forma eficiente. No entanto, se o resfriamento do ar ambiente for insuficiente para aplicações extremamente quentes, o fabricante exigirá camisas auxiliares de resfriamento de água para proteger os ímãs.
